Дата реализации: июль 2022 года.

Проект: поставка высокотехнологичных трубных систем НТ ПАТ РЕ100 (номинальные диаметры DN50, DN80, DN150, DN200) для монтажа технологической обвязки оборудования на промышленном комплексе по выпуску минеральных удобрений в Ленинградской области.

Номенклатура: Полимерно-армированные трубы НТ ПАТ РЕ100 с рабочим давлением PN1.0 МПа (внутренние диаметры 50, 80, 150 и 200 мм), изготовленные в виде готовых сегментов с различными конфигурациями окончаний под фланцевый монтаж и муфтовую сварку. Комплект поставки также включал специализированные фасонные части НТ ПАСД, в том числе соединительные отводы, тройники, переходы и электросварные фланцевые адаптеры для сборки единого контура трубопровода.

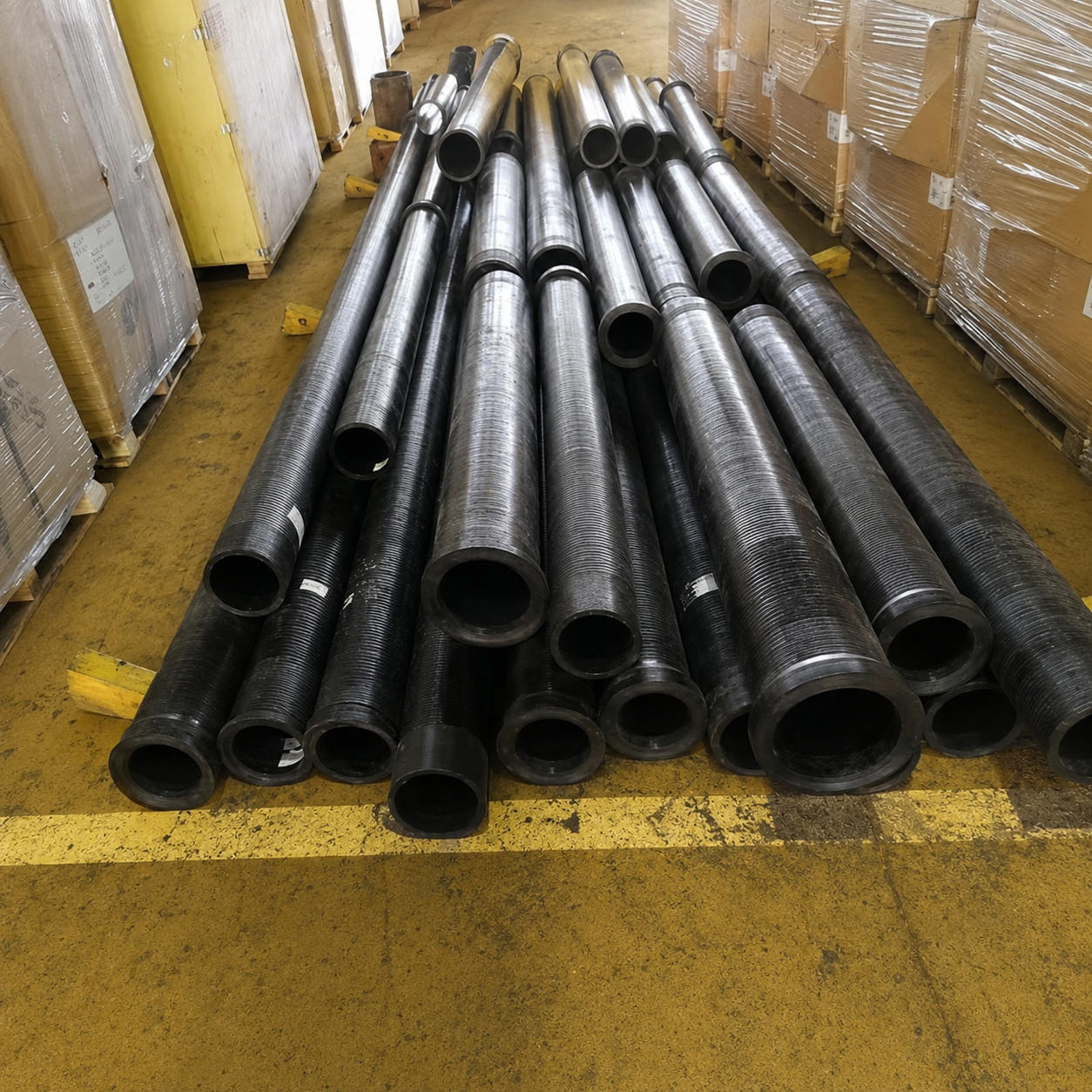

Размеры: металлопластиковые полимерно-армированные трубы были изготовлены и отгружены мерными сегментами длиной от 260 мм до 6000 мм с вариативными типами концевых элементов: «фланец-фланец» (ф+ф), «под сварку» (св+св), а также в комбинированном исполнении «фланец-сварка» (ф+св).

Назначение: Инновационные полимерно-армированные трубы марки НТ ПАТ были интегрированы в проект внутрицеховой технологической обвязки технологического оборудования на одном из крупнейших химических предприятий Ленинградской области. Опираясь на успешный многолетний опыт эксплуатации систем ПАТ из полиэтилена ПЭ100 на данном объекте, технические специалисты заказчика утвердили применение армированных труб для модернизации внутрицеховых сетей.

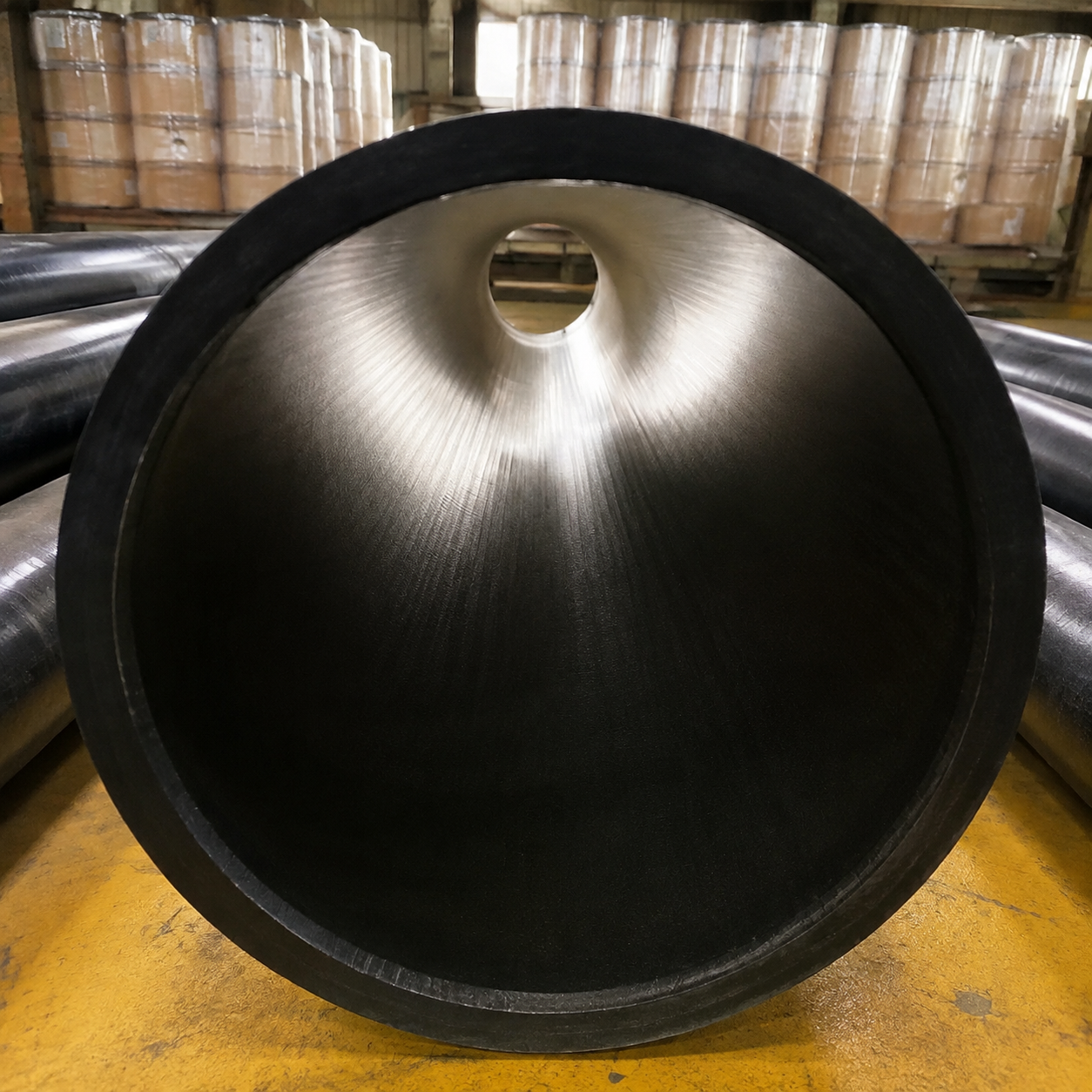

Благодаря наличию внутреннего сетчатого силового каркаса, трубы ПАТ обладают превосходной самонесущей способностью, минимальным коэффициентом температурного линейного расширения и повышенным запасом прочности, равным 3. Базовый полимер ПЭ100 обеспечивает гарантированную химическую инертность к широкому спектру технологических жидкостей и агрессивных сред, в особенности к фосфорсодержащим растворам, что является критически важным фактором в производстве минеральных удобрений.

Проектным решением предусмотрено комбинирование двух типов стыковки: в зонах подключения к технологическим агрегатам и запорно-регулирующей арматуре используется надежное фланцевое соединение, тогда как линейная часть системы монтируется методом электромуфтовой сварки с применением специализированных армированных муфт ПАСД. Использование этих муфт позволяет осуществлять сварочные работы непосредственно на месте монтажа, что обеспечивает ключевое преимущество при прокладке сетей в условиях высокой плотности застройки и стесненного внутрицехового пространства.
