Дата реализации: Ноябрь 2022 года.

Проект: поставка полимерно-армированных труб ПАТ из полиэтилена марки РЕ100 (номинальные диаметры DN65, DN80, DN100, DN150, DN250) для строительства технологического трубопровода транспортировки щелочных стоков на станцию очистки и нейтрализации.

Номенклатура:

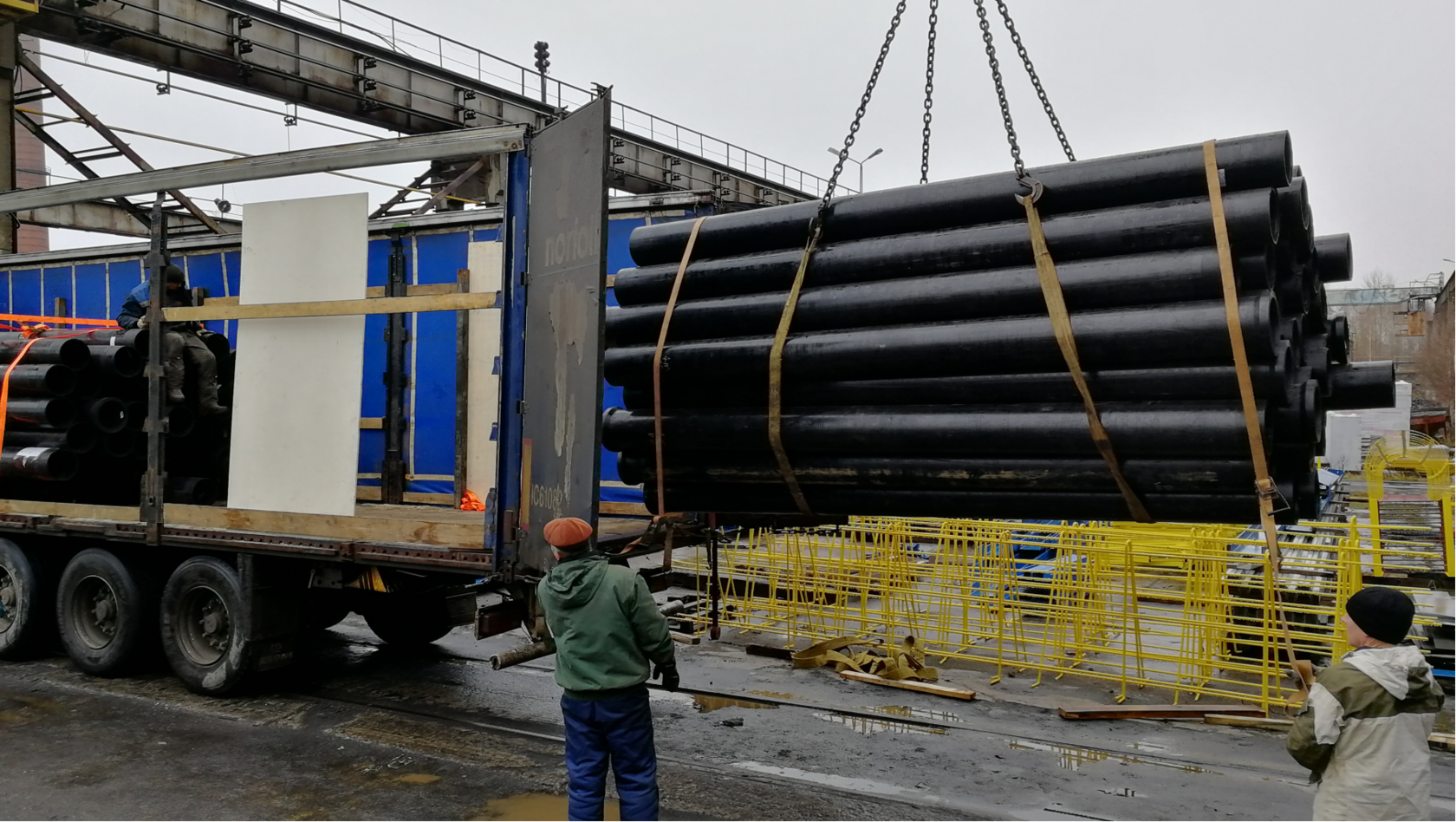

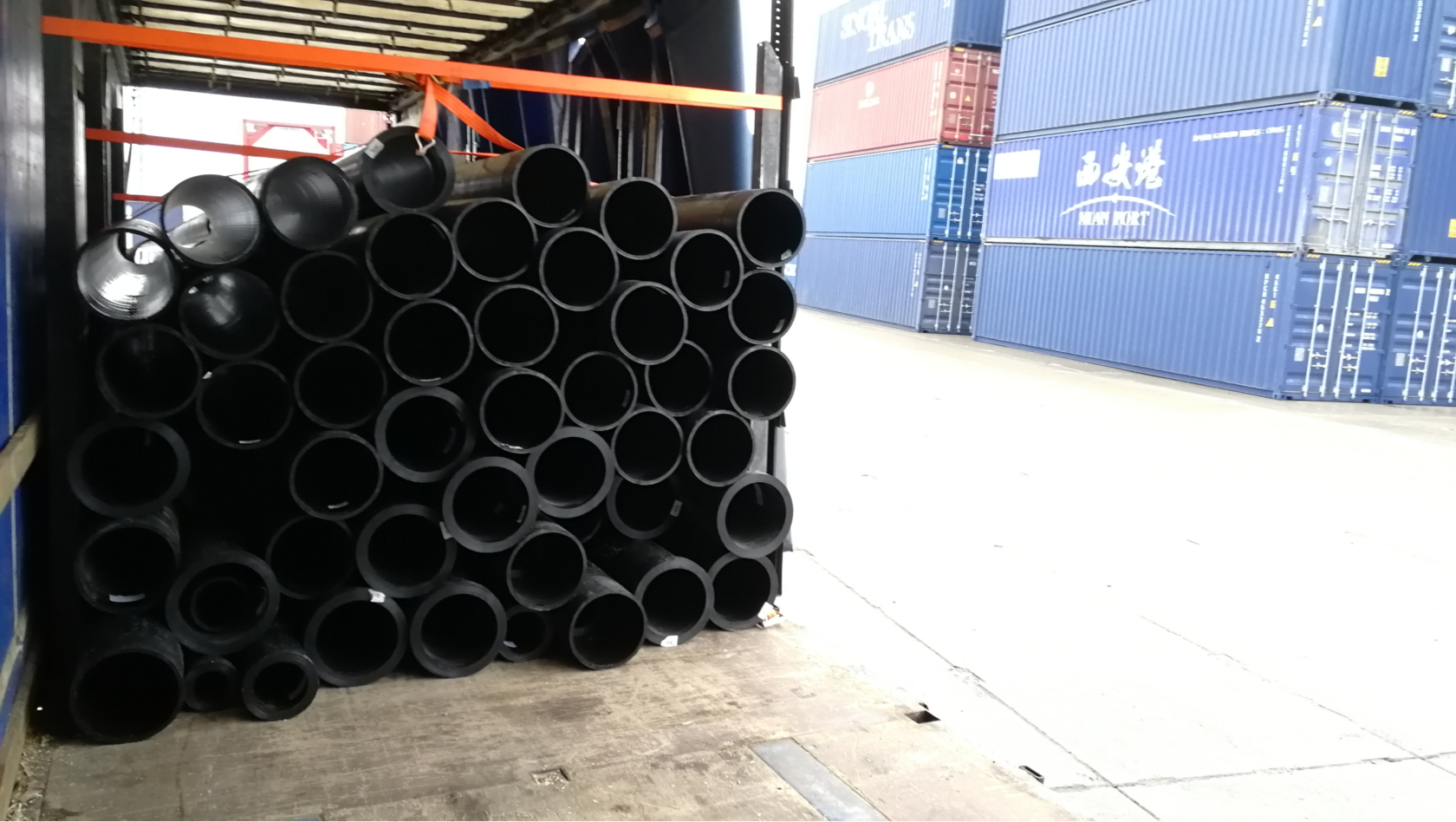

В соответствии с проектной документацией были отгружены полимерно-армированные трубы ПАТ с внутренними диаметрами от 65 до 250 мм, изготовленные мерными отрезками длиной от 300 мм до 5000 мм. Комплект поставки включал сопутствующие соединительные элементы: армированные отводы с различными углами поворота, тройники, переходы и специализированные электросварные муфты. Основным проектным решением определено муфтовое соединение элементов, однако для обустройства отдельных технологических узлов и подключения оборудования также использовалось фланцевое сопряжение.

Назначение:

Ключевой задачей проекта являлся подбор оптимального типа трубопровода для безопасного отвода щелочных стоков с территории металлургического предприятия на станцию нейтрализации. Учитывая уникальный комплекс физико-механических и эксплуатационных характеристик полимерно-армированных труб ПАТ, технический совет заказчика утвердил их применение на данном объекте.

Выбор в пользу систем ПАТ обусловлен несколькими критически важными факторами:

1. Встроенный внутренний стальной каркас обеспечивает трубам превосходную самонесущую способность, что позволяет существенно увеличить пролеты между точками крепления и снизить общее количество опорных конструкций и подвесов при проектировании.
2. Минимальный коэффициент температурного линейного расширения (в сравнении с любыми монолитными полимерными аналогами) позволяет минимизировать габариты и количество используемых в системе компенсирующих устройств.
3. Технология стыковки с помощью армированных электросварных муфт выступает одним из наиболее надежных способов монтажа. В отличие от систем из нержавеющих сталей, где сварные швы традиционно являются зонами повышенного риска и подвержены ускоренной коррозии при контакте с агрессивными средами, полимерный стык абсолютно химически инертен.

Процесс гомогенного соединения поверхностей, расплавляемых встроенной нагревательной спиралью, гарантирует, что прочность узла после остывания превышает прочность самого тела трубы. Высокая надежность достигается за счет синергетического эффекта: на предварительно армированную трубу сверху наваривается дополнительная армированная муфта, образуя монолитный защитный контур.
