Дата реализации: июнь 2021 года.

Проект: поставка полимерно-армированных труб ПАТ РЕ100 (номинальные диаметры DN500 и DN200) для строительства магистрального технологического трубопровода транспортировки фосфогипсовой воды на заводе по производству минеральных удобрений.

Номенклатура:

• Полимерно-армированные трубы со стальным каркасом марки НТ ПАТ DN500 РЕ100 с номинальным рабочим давлением PN1.0 МПа и фланцевым типом соединения — общей протяженностью более 1600 метров.
• Полимерно-армированные трубы со стальным каркасом марки НТ ПАТ DN200 РЕ100 с номинальным рабочим давлением PN1.0 МПа и фланцевым типом соединения — общей протяженностью более 1000 метров.
• Комплект фасонных элементов ПАСД (отводы DN500 и DN200 PN1.0) с фланцевыми окончаниями, а также специализированные фланцевые сильфонные компенсаторы соответствующих диаметров.

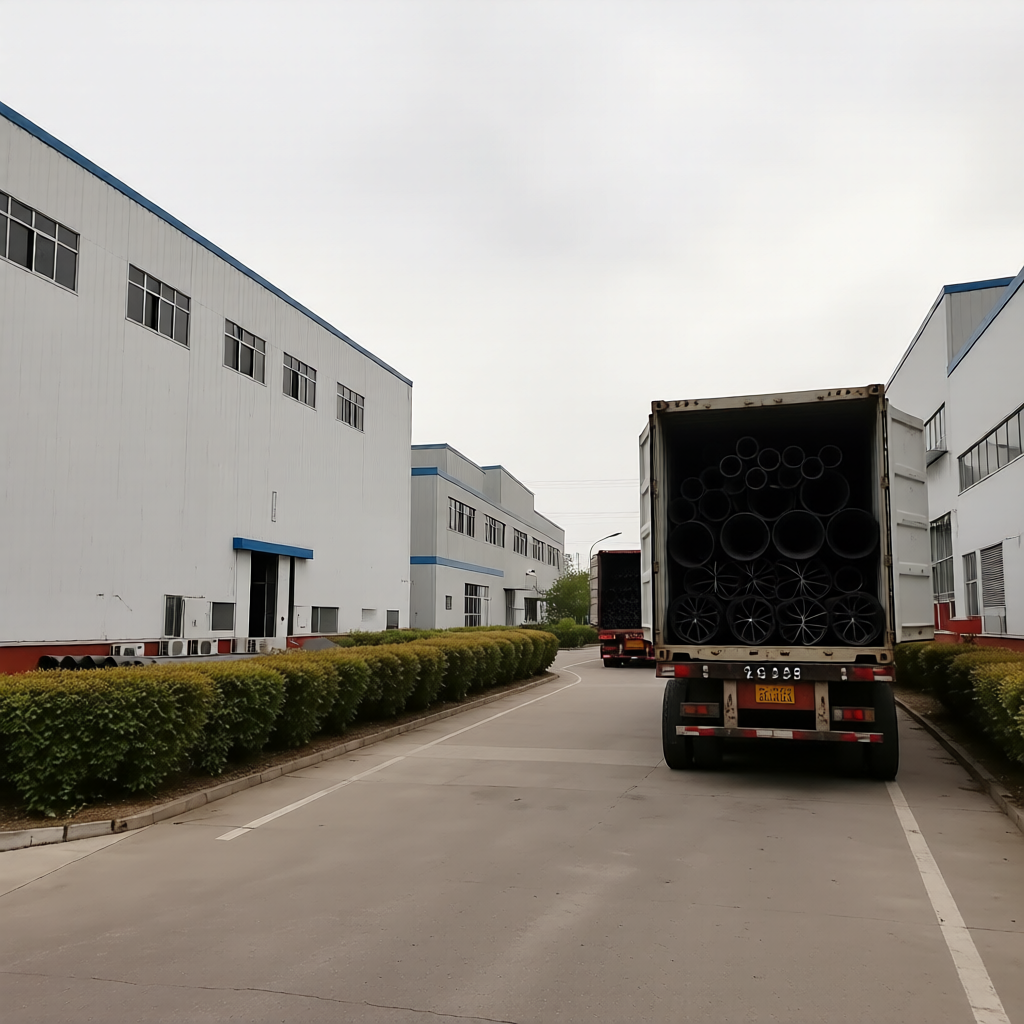

• Вся трубная продукция отгружена мерными отрезками вариативной длины со смонтированными в заводских условиях фланцевыми соединениями.

Размеры:

Трубы НТ ПАТ изготовлены по номинальному внутреннему диаметру (500 мм и 200 мм) в строгом соответствии с проектной раскладкой по длинам. Фланцевые окончания сформированы на производственной базе завода-изготовителя и укомплектованы свободными фланцами, центраторами, крепежными метизами и межфланцевыми уплотнениями. Рабочее давление систем составляет 1.0 МПа, длина отдельных сегментов варьируется в диапазоне от 0,4 до 12 метров. Погонный вес изделий составляет: для DN500 — 47,6 кг/м, для DN200 — 13 кг/м.

Назначение:

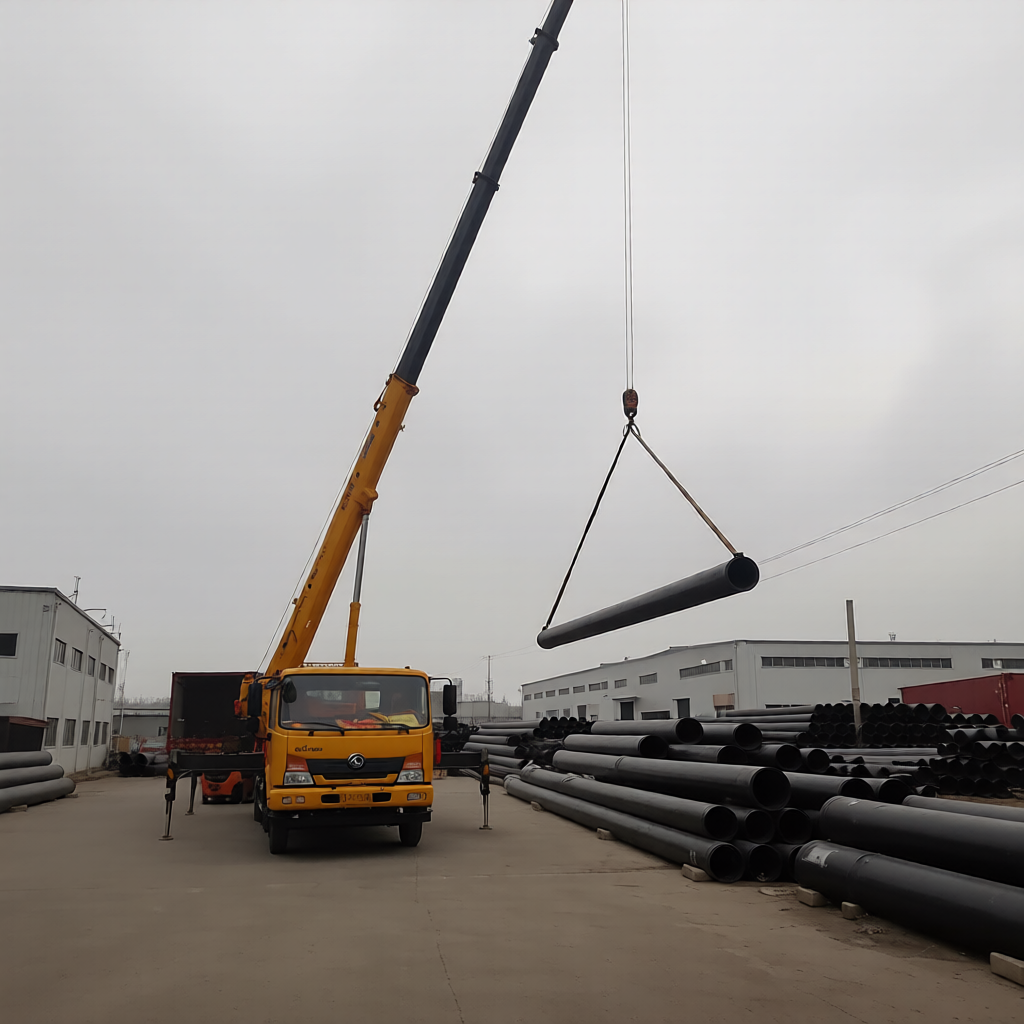

Крупная партия полимерно-армированных труб НТ ПАТ совместно с соединительными деталями ПАСД поставлена на промышленный объект в Ленинградской области для обустройства линии перекачки фосфогипсовой воды. Согласно проекту, трасса трубопровода имеет комбинированную геометрию: берет начало на подземном участке, после чего поднимается на надземную конвейерную галерею.

Специалисты заказчика и проектного института отдали приоритет системам НТ ПАТ благодаря следующим эксплуатационным преимуществам:

• Минимальное температурное расширение и высокая самонесущая способность, обусловленные наличием внутреннего металлического каркаса.
• Широкий температурный диапазон эксплуатации среды (от -20 °С до +80 °С).
• Абсолютная химическая инертность по отношению к агрессивной фосфогипсовой воде.
• Повышенная гидроабразивная стойкость внутренних стенок.
• Оптимальные массогабаритные характеристики (относительно небольшой вес для данных диаметров).

Высокая самонесущая способность критически важна при эстакадной и галерейной прокладке, так как она напрямую определяет шаг расстановки опорных конструкций и подвесов, позволяя снизить металлоемкость эстакад. Низкий коэффициент линейного расширения, который в несколько раз меньше, чем у монолитных пластиковых труб, минимизирует потребность в установке П-образных и сильфонных компенсаторов. Высокая химическая стойкость и устойчивость полиэтилена ПЭ100 к гидроабразивному износу позволяют успешно применять трубы ПАТ для транспортировки сложных технологических сред в ключевых отраслях промышленности.
