Применение полимерно-армированных труб в производстве цемента и сухих строительных материалов
Экстремальная износостойкость · Высокое давление · Долгий срок службы
Производство цемента и сухих строительных смесей связано с экстремальными эксплуатационными нагрузками на трубопроводные системы. Транспортировка высокоабразивных сред (клинкера, гипса, песка, цементной пыли) и шлама приводит к быстрому износу традиционных труб.
Современное и экономически эффективное решение — внедрение полимерно-армированных труб (ПАТ). Благодаря сочетанию химической стойкости полимеров и прочности армирующего каркаса, эти трубы обеспечивают максимальную надёжность технологических линий.
Материалы и технические характеристики

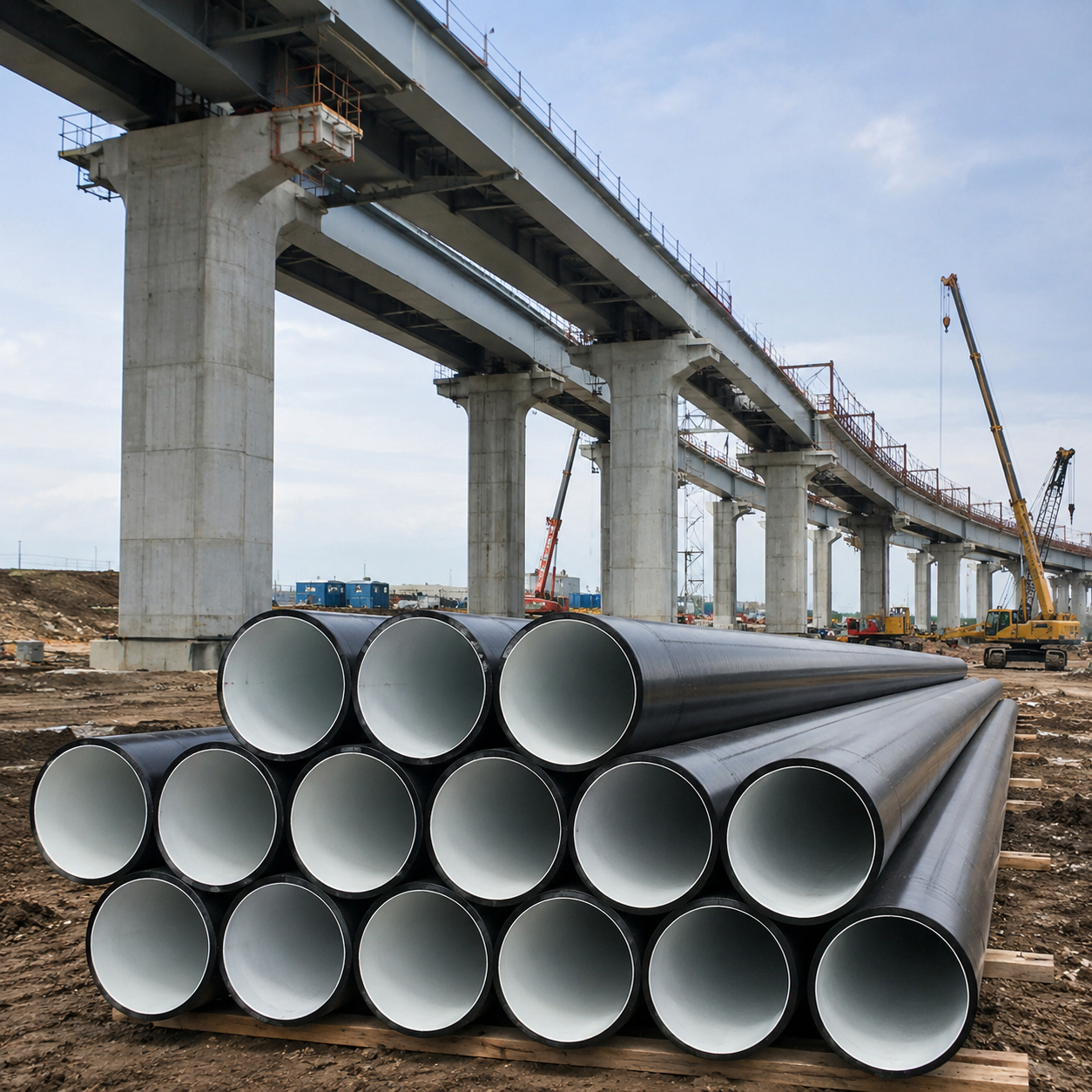

Прочность и долговечность ПАТ обусловлены использованием передовых термопластов, усиленных высокопрочным армирующим каркасом (сварной каркас из проволоки или проволочная навивка).
Полиэтилен низкого давления высокой плотности
Эталонная стойкость к гидроабразивному износу и растрескиванию. Идеально подходит для транспортировки шлама, оборотной воды и большинства сухих сырьевых компонентов.
Полиэтилен повышенной термостойкости
Сохраняет все преимущества PE 100, но разработан специально для эксплуатации в условиях повышенных температур. Незаменим там, где транспортируются разогретые компоненты (горячий клинкерный порошок, летучая зола).
Основные технические параметры ПАТ
| Характеристика | Значение / Диапазон | Примечание |
|---|---|---|
| Номинальный диаметр (DN) | от 50 до 1200 мм | Покрывает потребности от локальных узлов дозирования до магистральных линий подачи в силосы |
| Рабочее давление (PN) | до 15 МПа (150 бар) | Обеспечивает троекратный запас прочности для систем пневмотранспорта высокой плотности |
| Температура рабочей среды | от −40°C до +95°C | Эксплуатация на открытом воздухе зимой и на «горячих» технологических линиях (PE-RT) |
| Коэффициент шероховатости | ≈ 0.005 мм | В 20 раз более гладкая поверхность, чем у новой стали. Снижает налипание цементной пыли |
| Абразивная стойкость | в 4–5 раз выше стали | Минимальный износ при контакте с кварцевым песком, гипсом и клинкером. С внутренним износостойким слоем — в десятки раз |
Способы соединения: быстрый монтаж и герметичность
Фланцевое соединение
На концах ПАТ формируются бурты со свободными металлическими фланцами. Применяется на магистральных технологических линиях, при подключении к насосам, компрессорам, силосам и запорной арматуре.
- Высокая надёжность при давлении до 150 бар
- Лёгкий демонтаж для ревизии или замены
Муфтовое (электросварное) соединение
Специальные полимерные муфты со встроенными нагревательными элементами. Применяется на протяжённых участках, трассах оборотного водоснабжения и технологических эстакадах.
- Монолитное неразъёмное соединение
- Полностью исключает протечки и потерю давления
Быстроразъёмные соединения (БРС)
Замковые системы клинового типа для стыковки вручную за секунды. Применяются на временных или мобильных линиях, участках выгрузки автоцементовозов, в зонах ежедневной промывки.
- Монтаж без специнструмента и сварки
- Максимальная скорость ликвидации закупорок
Где и как применяются ПАТ на заводах?
Пневмотранспорт сырьевых компонентов и готовой продукции
Перемещение цемента, извести, сухого песка, золы-уноса и микрокальцита под давлением. Гладкий внутренний слой снижает сопротивление потоку, исключает застревание материала и минимизирует истирание стенок.
Транспортировка шлама и отходов производства
Перекачка шлама при «мокром» способе производства, отвод агрессивных стоков и оборотное водоснабжение. Полная защита от гидроабразивного износа и коррозии, особенно с износостойким внутренним слоем.
Линии подачи химических добавок и пластификаторов
Дозирование жидких модификаторов, противоморозных и гидрофобизирующих добавок при производстве ССМ. Инертность полимеров предотвращает химическую коррозию и исключает загрязнение сырья продуктами окисления.
Ключевые преимущества для вашего производства
Экстремальная износостойкость
Внутренний слой из специальных полимеров (например, полиолефина) сопротивляется абразивному износу в десятки раз лучше, чем углеродистая сталь.
Отсутствие зарастания и налипания
Низкая шероховатость внутренней поверхности предотвращает образование отложений. Пропускная способность остаётся стабильной годами.
Снижение затрат на обслуживание (TCO)
Срок службы ПАТ на абразивных участках в разы превышает ресурс металлических аналогов. Минимум аварийных остановок и затрат на ремонт.
Устойчивость к давлению и гидроударам
Многослойная армированная структура позволяет выдерживать высокое рабочее давление в системах пневмоподачи с запасом прочности.
Лёгкий и быстрый монтаж
ПАТ значительно легче стали, что упрощает монтажные работы на высоте (прокладка линий к силосам) и снижает нагрузку на несущие конструкции.
Экономический эффект внедрения
Исключение простоев из-за сквозного истирания, снижение затрат на электроэнергию, чистота продукта без попадания ржавчины и окалины в сухие смеси.
Экономический эффект внедрения
Замена изношенных стальных участков на полимерно-армированные трубы позволяет предприятию:
- 01Исключить простои оборудования из-за сквозного истирания труб
- 02Снизить расходы на электроэнергию за счёт уменьшения трения в трубопроводе
- 03Обеспечить чистоту продукта, ликвидировав попадание ржавчины и окалины в сухие смеси
Получить техническую консультацию
Наши специалисты помогут подобрать оптимальный тип армирования и покрытия труб под конкретные задачи вашего завода: температурный режим, тип абразива, рабочее давление.
