Полимерно-армированные трубы
Полиэтилен
Трубопроводный полиэтилен высокой плотности как основное сырье. Кристаллический неполярный материал с стабильными химическими свойствами, устойчивый к коррозии в различных химических средах и без электрохимической коррозии

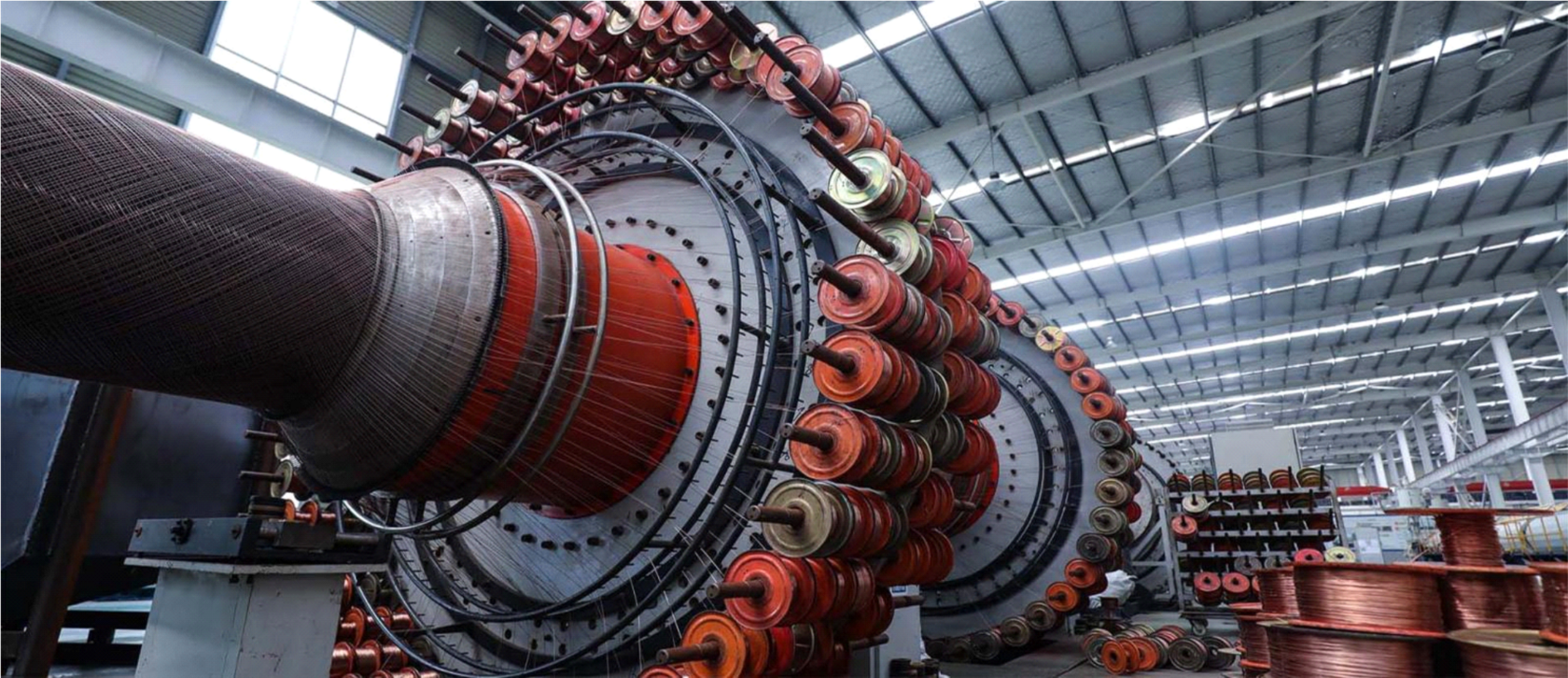

Стальной каркас
Изготовлен из высокопрочной стальной проволоки с покрытием согласно GB/T14450. Прочность ≥2050 МПа, что превышает стандартное минимальное требование ≥1750 МПа
Техническая документация
Полимерно-
армированные
трубы (ПАТ)
Высококачественная трубопроводная продукция с трёхкратным запасом прочности — для промышленного и гражданского применения при давлении до 15 МПа.

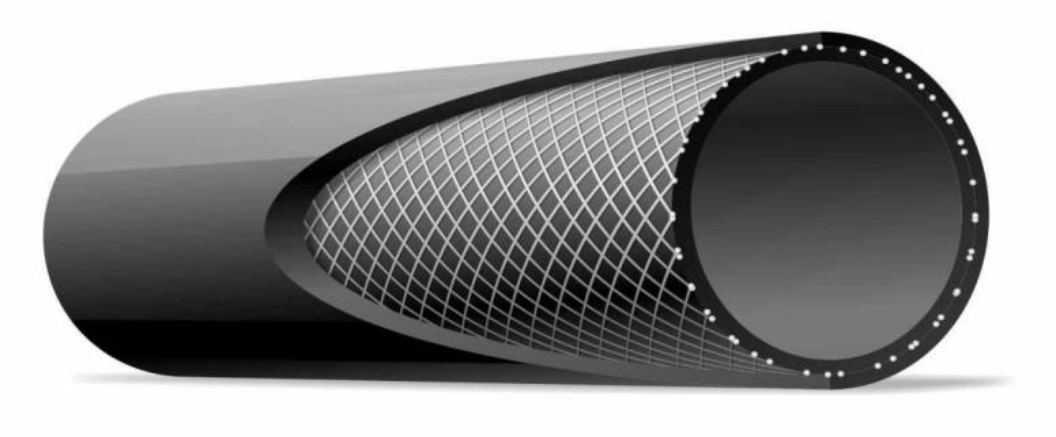

Разрез трубы
Наружный диаметр
dn50 – dn1200
мм · см. таблицу спецификаций
Номинальное давление
0.8 – 15.0 МПа
см. таблицу спецификаций
Запас прочности
× 3 минимум
Гарантирован для каждой трубы
Способы соединения
Низкое давление
Трубопровод с невысоким давлением
Рабочее давление: до 3.0 / 6.3 МПа
- Электрофланцевое соединение — фланцы соединяются с применением электросварного бурта
- Электромуфтовое соединение — герметичный стык с помощью электросварной армированной муфты

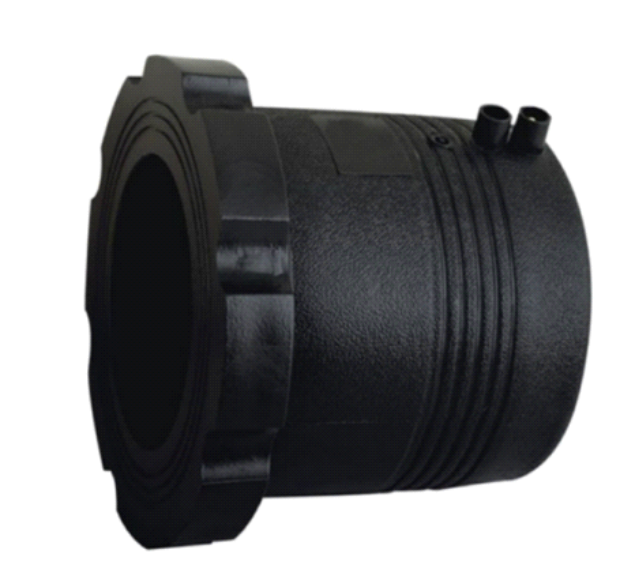

Электросварной
бурт
бурт
Электросварная
муфта
муфта
Высокое давление

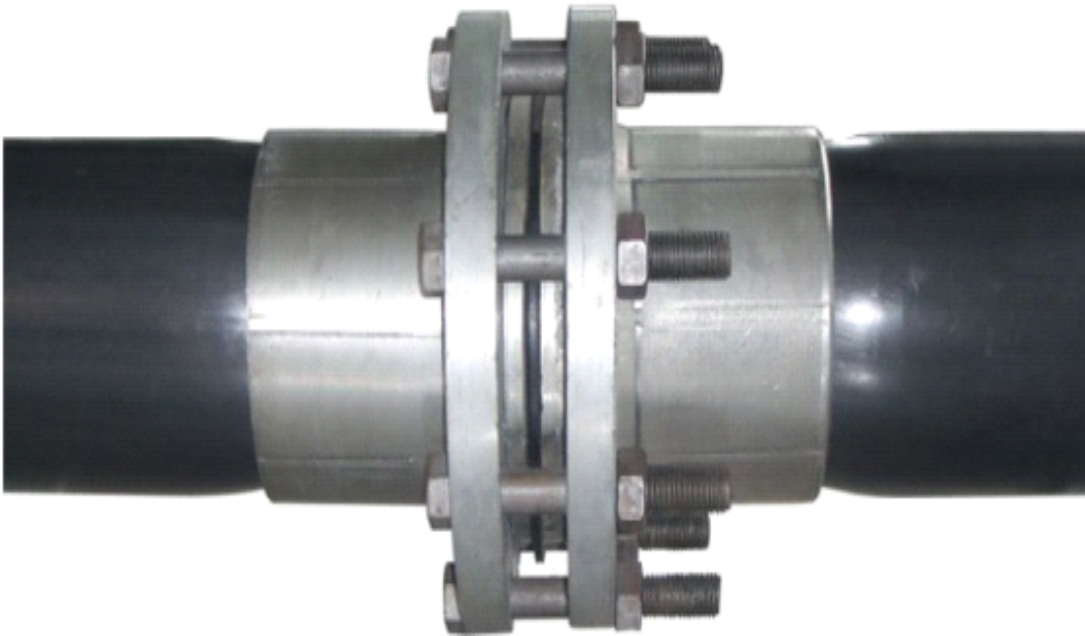

Трубопровод с высоким давлением
Рабочее давление: выше 4.0 МПа
- Соединение опрессованным фланцем с двойным уплотнением
- Угол уплотнения 90° + металлический хомут — исключает контакт среды с металлом
- Технология без смещения проволоки при экстремальных нагрузках
Опрессованный
фланец высокого
давления
фланец высокого
давления
Универсальное

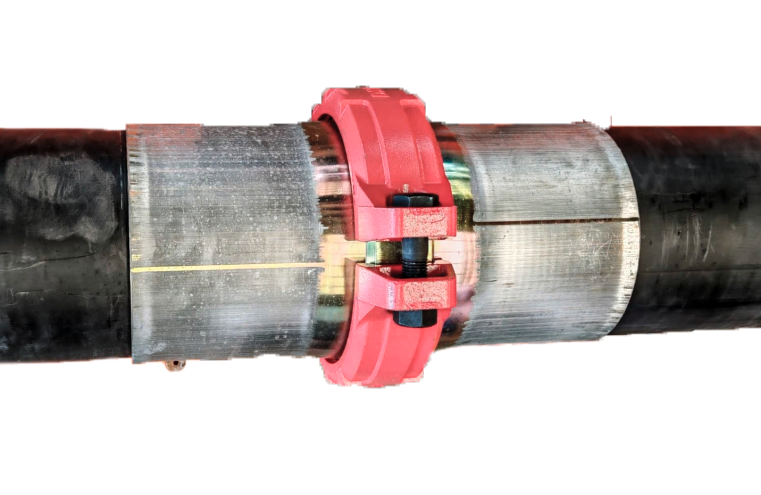

Быстроразъёмное соединение (БРС)
Применяется по условиям работы
- Быстрый монтаж и демонтаж без специального инструмента
- Гибкое применение в зависимости от условий проекта
Быстроразъёмное
соединение (БРС)
соединение (БРС)
Виды соединений
Электросварной бурт
Давление до 3.0 МПа включительно

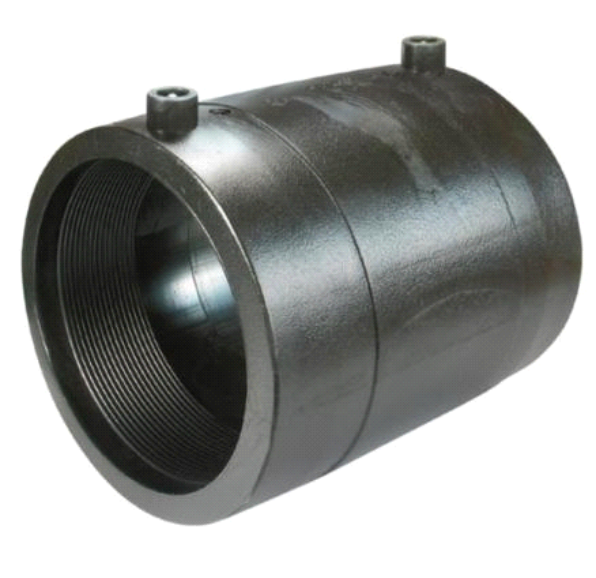

Электросварная муфта
Давление до 6.3 МПа включительно
Опрессованный фланец
Металлический бурт под фланец, давление до 15 МПа включительно

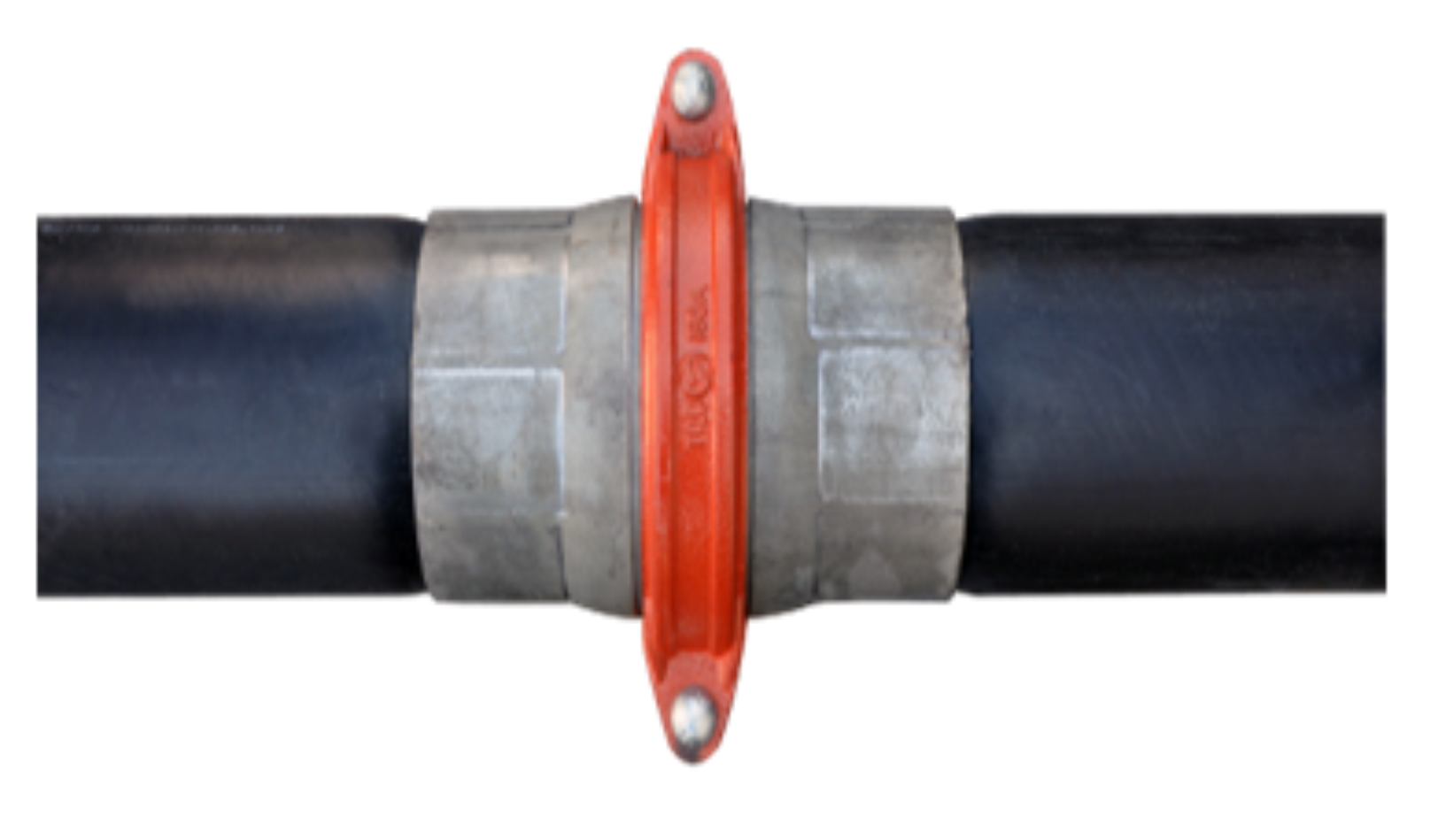

Быстроразъёмное соединение
Используется по условиям работы. Оперативная стыковка и расстыковка без инструмента

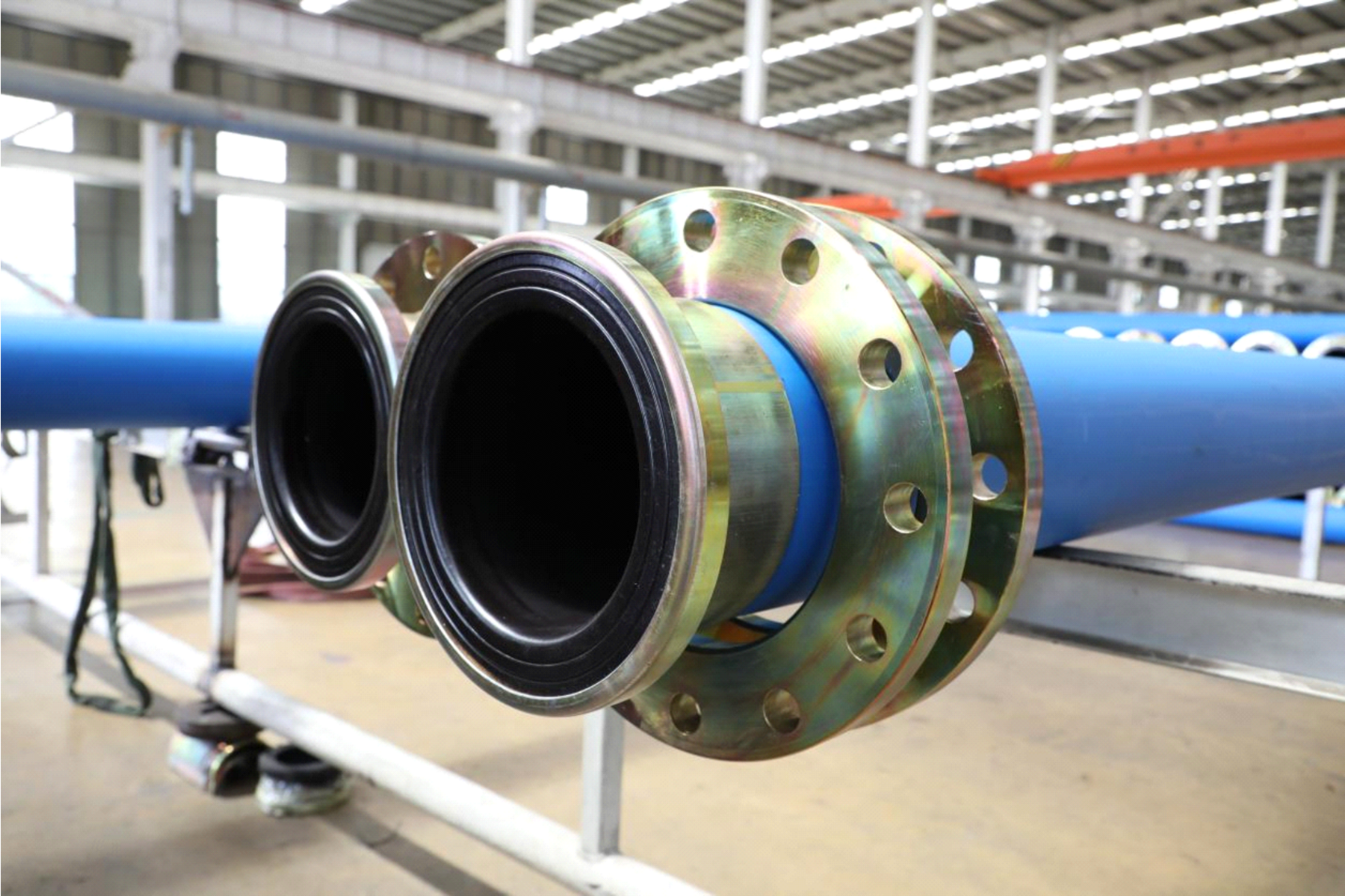

Фланцевое соединение в цехе
Торцевое опрессованное соединение под БРС

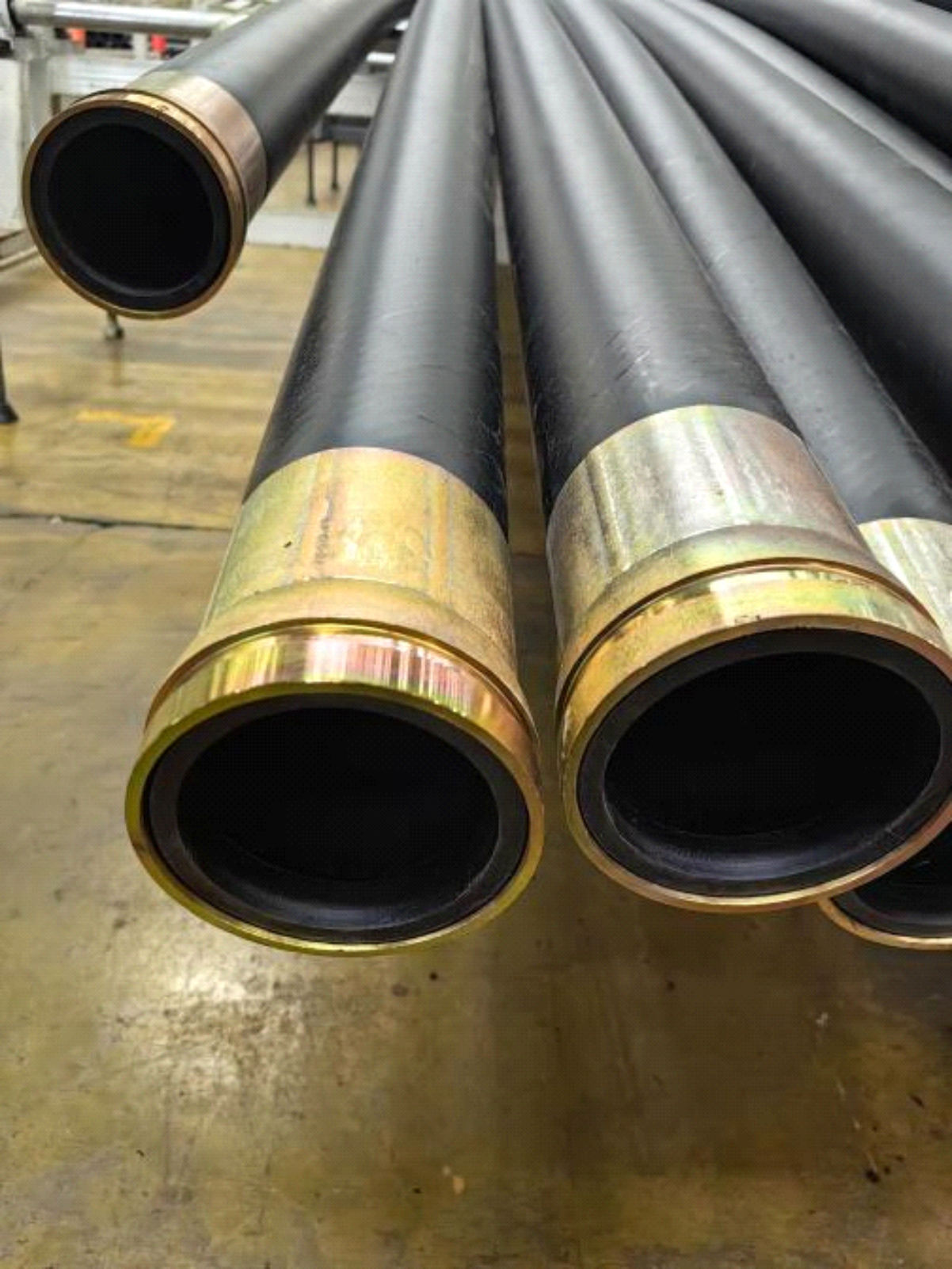

Технические преимущества опрессованного окончания
01
Защита от коррозии
Торцевое уплотнение формируется из материала трубы — транспортируемая среда не контактирует с металлической частью, полностью исключая коррозию.
02
Прочное торцевое соединение
Плоскость уплотнения перпендикулярна оси (90°). Металлический хомут закрывает торец, обеспечивая прочность и сопротивление осевым усилиям.
03
Без смещения проволоки
Технология опрессовки исключает смещение армирующей проволоки, сохраняя надёжность узла при самых экстремальных нагрузках.
04
Двойное уплотнение
Усиленная прокладка между торцами фиксируется блокирующим кольцом — предотвращает выдавливание при избыточном давлении.
Тест на прочность трубы
| Тип теста | Температура / °C | Испытательное давление | Время / ч | Требования к производительности |
|---|---|---|---|---|
| Гидростатическая сила | ||||
| Гидростатическая сила | 20 | 2 × PN | 1 | Без разрыва, без утечки |
| Гидростатическая сила | 60 | 1.2 × PN | 165 | Без разрыва, без утечки |
| Гидростатическая сила | 60 | 1.1 × PN | 1 000 | Без разрыва, без утечки |
| Разрывное давление | ||||
| Разрывное давление | 20 | Постоянно увеличивать до разрыва образца | — | ≥ 3 PN |
★ Контроль качества: Вся продукция соответствует требованиям контроля качества с минимальным запасом прочности 3. Трёхкратный запас прочности — гарантирован для каждой трубы.
Таблица — Номинальный наружный диаметр, номинальное давление, номинальная толщина стенки и предельные отклонения трубы
| Наружный диаметр (dn) /mm | Отклонение | Номинальное давление / МПа | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,8 | 1,0 | 1,3 | 1,6 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 | 6,3 | 7,0 | 8,0 | 9,0 | 10,0 | 11,0 | 12,0 | 13,0 | 14,0 | 15,0 | ||
| Номинальная толщина стенки e н и предельное отклонение / mm | |||||||||||||||||||||
| 50 | +0,8 0 | 4,5+1,2 | 5,0+1,2 | 5,5+1,5 | 5,5+1,5 | 5,5+1,5 | 6,0+1,5 | 8,5+1,5 | 9,0+1,5 | 9,5+1,5 | 10,0+2,0 | 10,0+2,0 | 10,0+2,0 | 10,0+2,0 | 10,0+2,0 | 10,0+2,0 | 10,5+2,0 | 10,5+2,0 | |||
| 63 | +0,8 0 | 4,5+1,2 | 5,0+1,2 | 5,5+1,5 | 5,5+1,5 | 5,5+1,5 | 6,5+1,5 | 8,5+1,5 | 9,0+1,5 | 10,0+2,0 | 10,0+2,0 | 10,0+2,0 | 10,0+2,0 | 10,5+2,0 | 10,5+2,0 | 10,5+2,0 | 11,0+2,0 | 11,0+2,0 | |||
| 75 | +0,8 0 | 5,0+1,2 | 5,0+1,2 | 5,5+1,5 | 6,0+1,5 | 6,0+1,5 | 9,5+1,5 | 9,5+1,5 | 9,5+1,5 | 10,5+2,0 | 10,5+2,0 | 10,5+2,0 | 11,5+2,0 | 11,5+2,0 | 12,0+2,0 | 12,0+2,0 | 12,0+2,0 | 12,0+2,0 | |||
| 90 | +1,0 0 | 5,5+1,5 | 5,5+1,5 | 5,5+1,5 | 6,0+1,5 | 6,0+1,5 | 10,0+2,0 | 10,5+2,0 | 10,5+2,0 | 11,5+2,0 | 11,5+2,0 | 11,5+2,0 | 12,0+2,0 | 12,0+2,0 | 12,0+2,0 | 12,0+2,0 | 12,5+2,5 | 13,0+2,5 | |||
| 110 | +1,0 0 | 5,5+1,5 | 5,5+1,5 | 7,0+1,5 | 7,0+1,5 | 7,5+1,5 | 8,5+1,5 | 8,5+1,5 | 11,0+2,0 | 12,0+2,2 | 12,0+2,2 | 12,0+2,2 | 12,0+2,2 | 13,0+2,5 | 13,0+2,5 | 13,5+2,5 | 13,5+2,5 | 14,5+2,5 | 14,5+2,5 | 15,0+2,5 | |
| 125 | +1,2 0 | 5,5+1,5 | 5,5+1,5 | 7,5+1,5 | 8,0+1,5 | 8,5+1,5 | 9,5+1,5 | 9,5+1,5 | 11,0+2,0 | 12,0+2,2 | 12,0+2,2 | 12,0+2,2 | 13,0+2,5 | 13,0+2,5 | 15,0+2,8 | 15,0+2,8 | 15,0+2,8 | 15,0+2,8 | 15,5+2,8 | 15,5+2,8 | |
| 140 | +1,2 0 | 5,5+1,5 | 5,5+1,5 | 8,0+1,5 | 8,5+1,5 | 9,0+1,5 | 9,5+1,5 | 9,5+1,5 | 11,0+2,0 | 12,0+2,2 | 13,0+2,5 | 13,0+2,5 | 15,0+2,8 | 15,0+2,8 | 15,0+2,8 | 15,0+2,8 | 15,0+2,8 | 15,0+2,8 | 16,0+2,8 | 16,5+2,8 | |
| 160 | +1,5 0 | 6,0+1,5 | 6,0+1,5 | 9,0+1,5 | 9,5+1,5 | 10,0+2,0 | 10,5+2,0 | 10,5+2,0 | 11,0+2,0 | 12,0+2,2 | 14,0+2,5 | 14,0+2,5 | 15,0+2,8 | 15,0+2,8 | 15,0+2,8 | 15,5+2,8 | 16,0+2,8 | 16,0+2,8 | 17,0+3,0 | 17,0+3,0 | |
| 200 | +2,0 0 | 6,0+1,5 | 6,0+1,5 | 9,5+1,5 | 10,5+2,0 | 11,0+2,0 | 12,0+2,2 | 12,5+2,2 | 13,0+2,5 | 13,0+2,5 | 15,0+2,8 | 15,0+2,8 | 15,0+2,8 | 15,0+2,8 | 16,0+2,8 | 17,0+3,0 | 17,0+3,0 | ||||
| 225 | +2,0 0 | 8,0+1,5 | 8,0+1,5 | 10,0+2,0 | 10,5+2,0 | 11,0+2,0 | 12,0+2,2 | 12,0+2,2 | 13,0+2,5 | 13,0+2,5 | 13,0+2,5 | 14,0+2,5 | 15,0+2,8 | 16,0+2,8 | 17,0+3,0 | 17,0+3,0 | |||||
| 250 | +2,0 0 | 8,0+1,5 | 10,5+2,0 | 10,5+2,0 | 12,0+2,2 | 12,0+2,2 | 12,5+2,2 | 14,0+2,5 | 14,0+2,5 | 14,0+2,5 | 15,0+2,8 | 16,0+2,8 | 17,0+3,0 | 17,0+3,0 | |||||||
| 280 | +2,5 0 | 9,5+1,5 | 11,0+2,0 | 11,0+2,0 | 13,0+2,5 | 13,0+2,5 | 15,0+2,8 | 15,0+2,8 | 17,0+3,0 | 17,0+3,0 | 18,0+3,0 | 18,0+3,0 | 19,0+3,0 | 20,0+3,0 | |||||||
| 315 | +2,7 0 | 9,5+1,5 | 11,5+2,0 | 11,5+2,0 | 13,0+2,5 | 13,0+2,5 | 15,0+2,8 | 15,0+2,8 | 18,0+3,0 | 18,0+3,0 | 19,0+3,0 | 20,0+3,0 | |||||||||
| 355 | +2,8 0 | 10,0+2,0 | 12,0+2,2 | 12,0+2,2 | 14,0+2,5 | 14,0+2,5 | 17,0+3,0 | 17,0+3,0 | 19,0+3,0 | 19,0+3,0 | 20,0+3,0 | 21,0+3,0 | |||||||||
| 400 | +3,0 0 | 10,5+2,0 | 12,5+2,2 | 12,5+2,2 | 15,0+2,8 | 16,0+2,8 | 17,0+3,0 | 17,0+3,0 | 19,0+3,0 | 19,0+3,0 | 21,0+3,0 | ||||||||||
| 450 | +3,2 0 | 11,5+2,0 | 13,5+2,5 | 13,5+2,5 | 16,0+2,8 | 18,0+3,0 | 18,0+3,0 | 19,0+3,0 | 20,0+3,0 | 21,0+3,0 | |||||||||||
| 500 | +3,2 0 | 12,5+2,2 | 15,5+2,8 | 15,5+2,8 | 18,0+3,0 | 19,0+3,0 | 22,0+3,0 | 23,0+3,0 | 24,0+3,0 | ||||||||||||
| 560 | +3,2 0 | 17,0+3,0 | 20,0+3,0 | 20,0+3,0 | 22,0+3,0 | 22,0+3,0 | 24,0+3,0 | 26,0+3,0 | |||||||||||||
| 630 | +3,2 0 | 20,0+3,0 | 23,0+3,0 | 23,0+3,0 | 26,0+3,0 | 26,0+3,0 | 28,0+3,0 | ||||||||||||||
| 710 | +3,8 0 | 23,0+3,0 | 26,0+3,0 | 28,0+3,0 | 30,0+3,0 | 32,0+3,0 | |||||||||||||||
| 800 | +3,8 0 | 27,0+3,0 | 30,0+3,0 | 32,0+3,0 | 34,0+3,0 | 36,0+3,0 | |||||||||||||||
| 900 | +5,0 0 | 29,0+3,0 | 33,5+3,0 | 35,0+3,0 | 38,0+3,0 | 40,0+3,0 | |||||||||||||||
| 1000 | +5,5 0 | 34,0+3,0 | 37,0+3,0 | 40,0+3,5 | 45,0+4,0 | 47,0+4,0 | |||||||||||||||
| 1200 | +5,5 0 | 38,0+3,0 | 40,0+3,5 | 43,0+4,0 | 50,0+4,0 | ||||||||||||||||
* Предельное отклонение толщины стенки указано надстрочным индексом. Пустые ячейки — значения не нормируются для данного сочетания диаметра и давления.

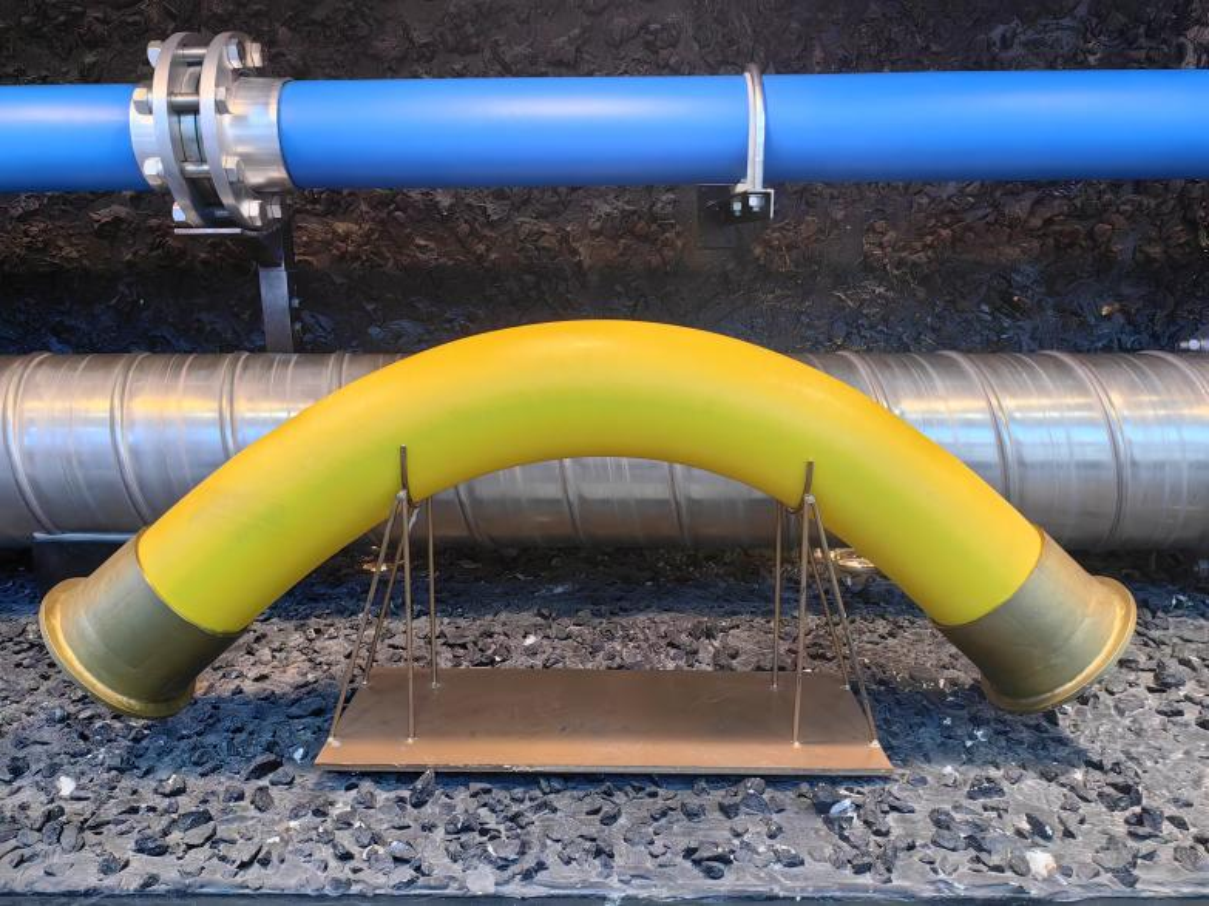

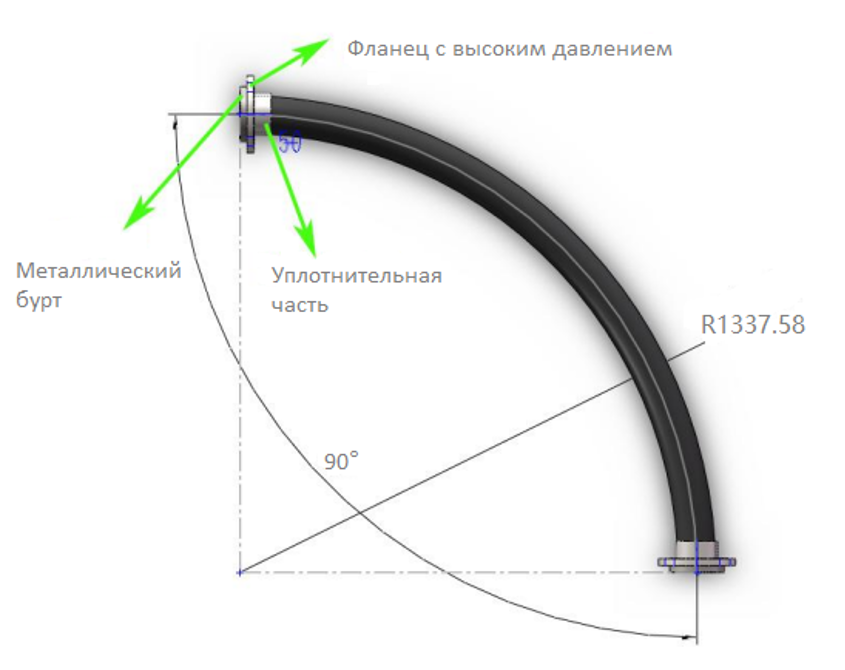

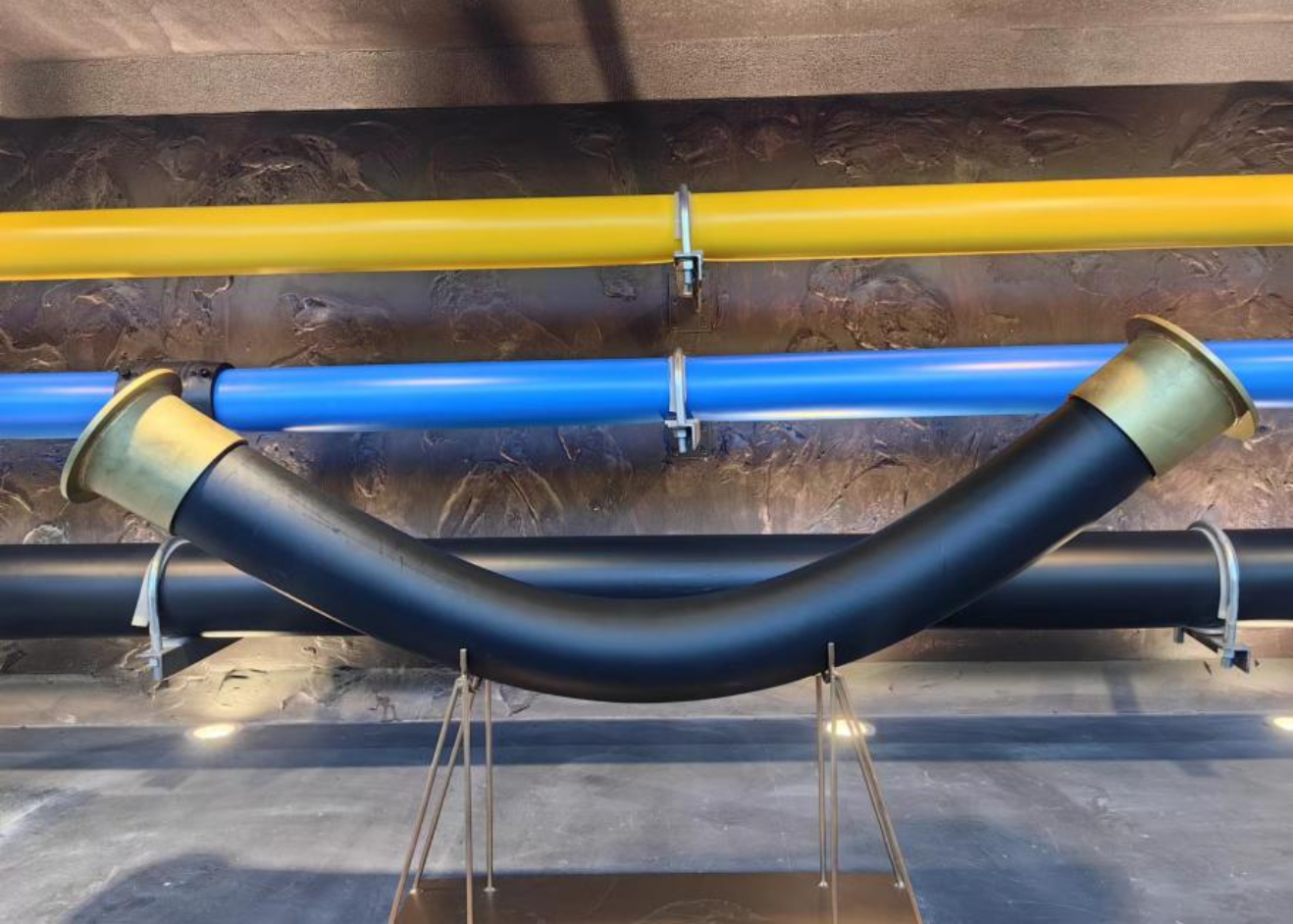

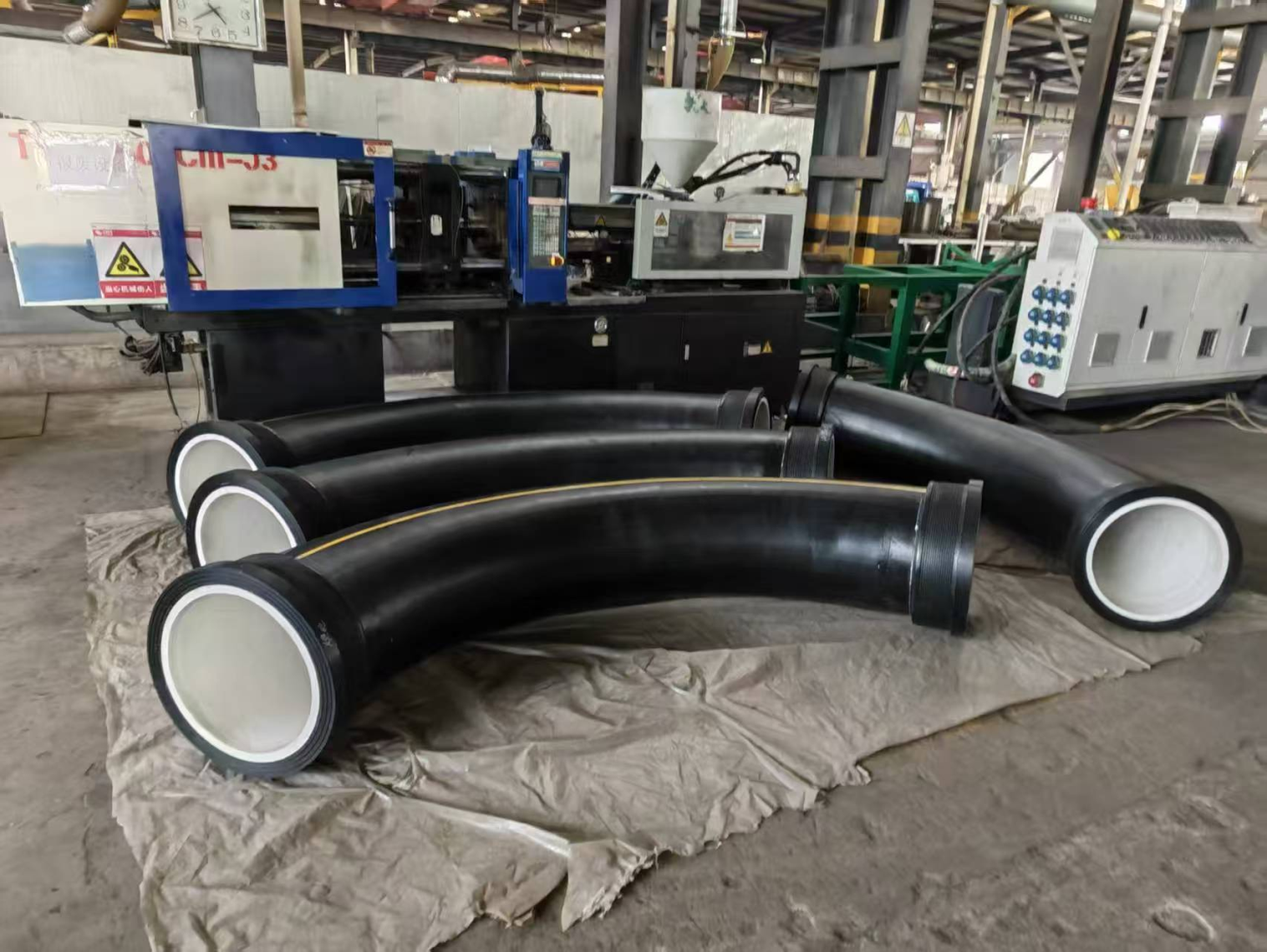

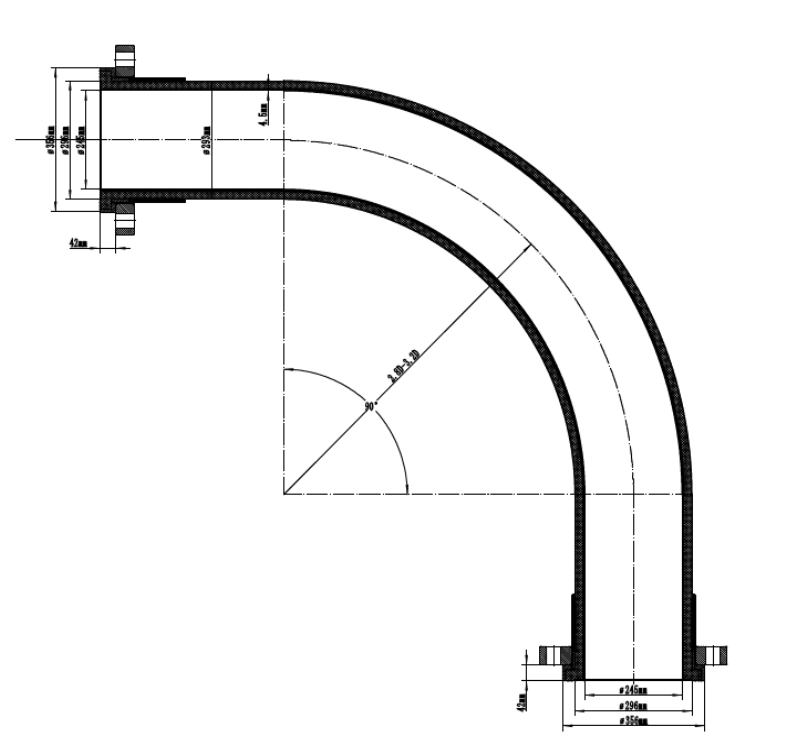

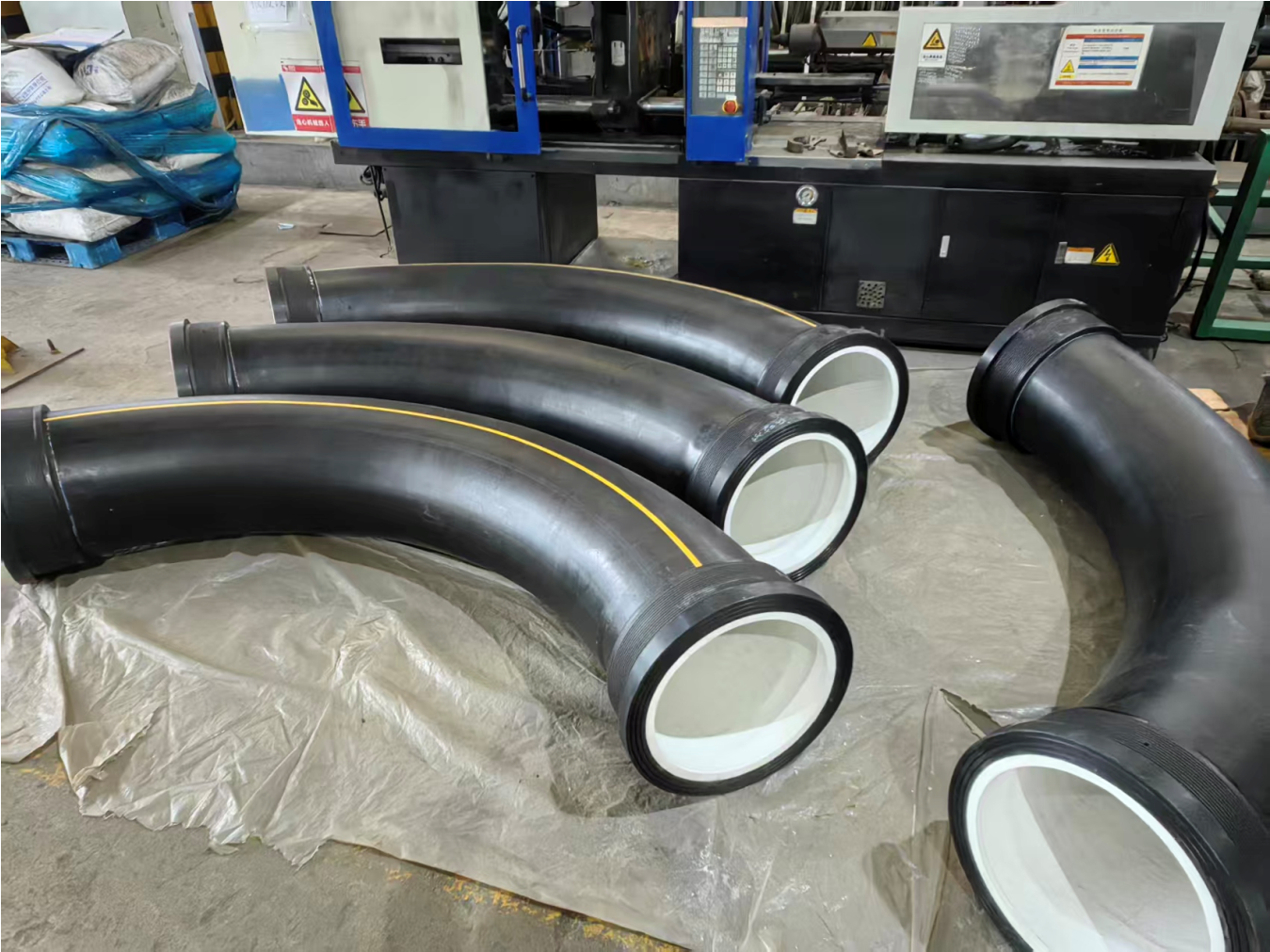

Отводы для трубопроводов ПАТ
Отводы для трубопроводов ПАТ формируются цельнотянутыми бесшовными в любой градус по ТЗ заказчика с необходимым видом соединения.
Технические характеристики
| Диаметр отвода D/мм | 50–630 |
| Номинальное давление / МПа | 0,8 – 15 |
| Радиус, r /мм | 2.5–3.5* D |
| Градус | По техзаданию |
*По ТЗ заказчика радиус изгиба можно сделать больше
Преимущества
- Цельная бесшовная технология
- Гибкий подход к радиусу изгиба
- Полноценный запас прочности равный прочности трубы
- Различные виды соединения (сварка, фланец, БРС)

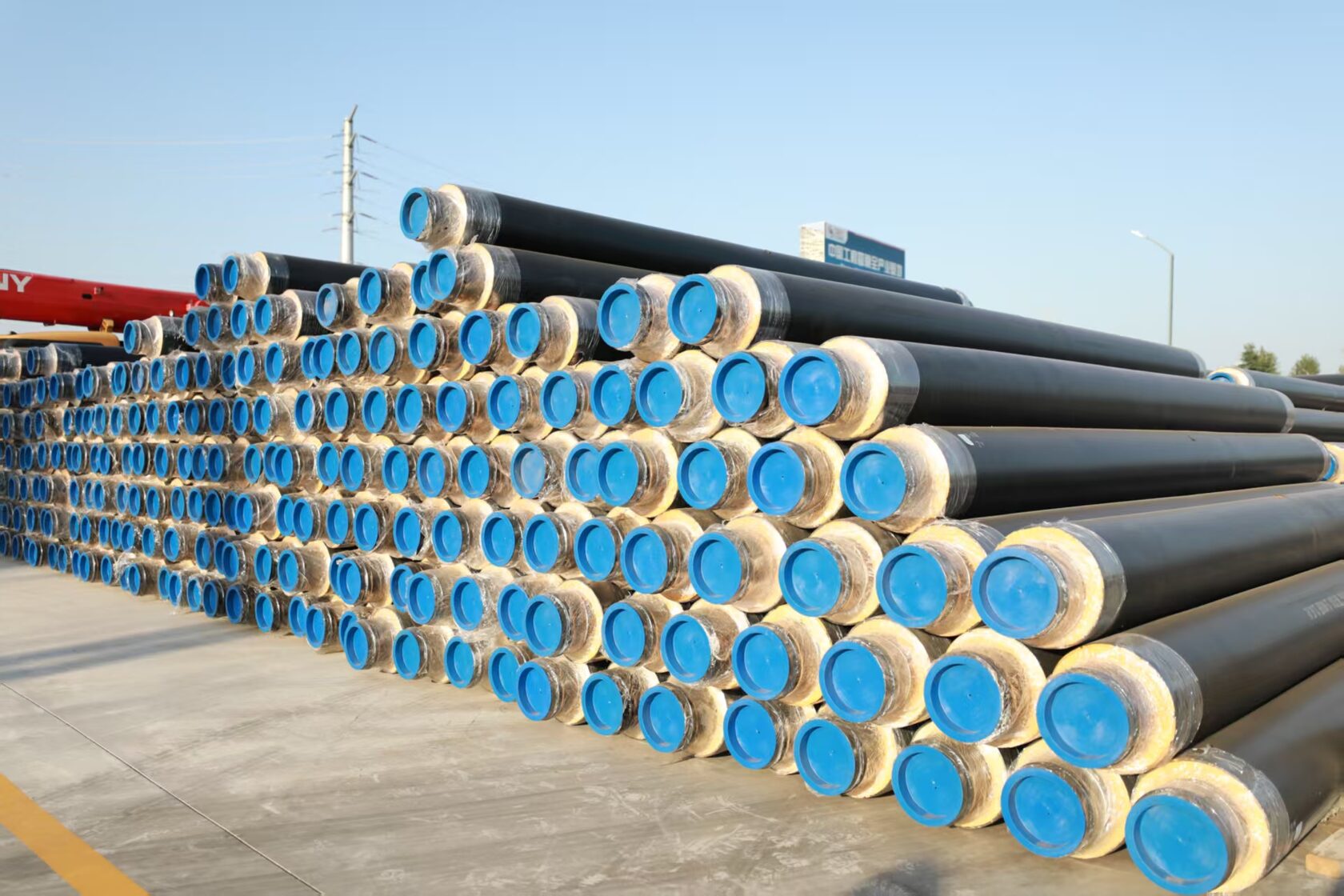

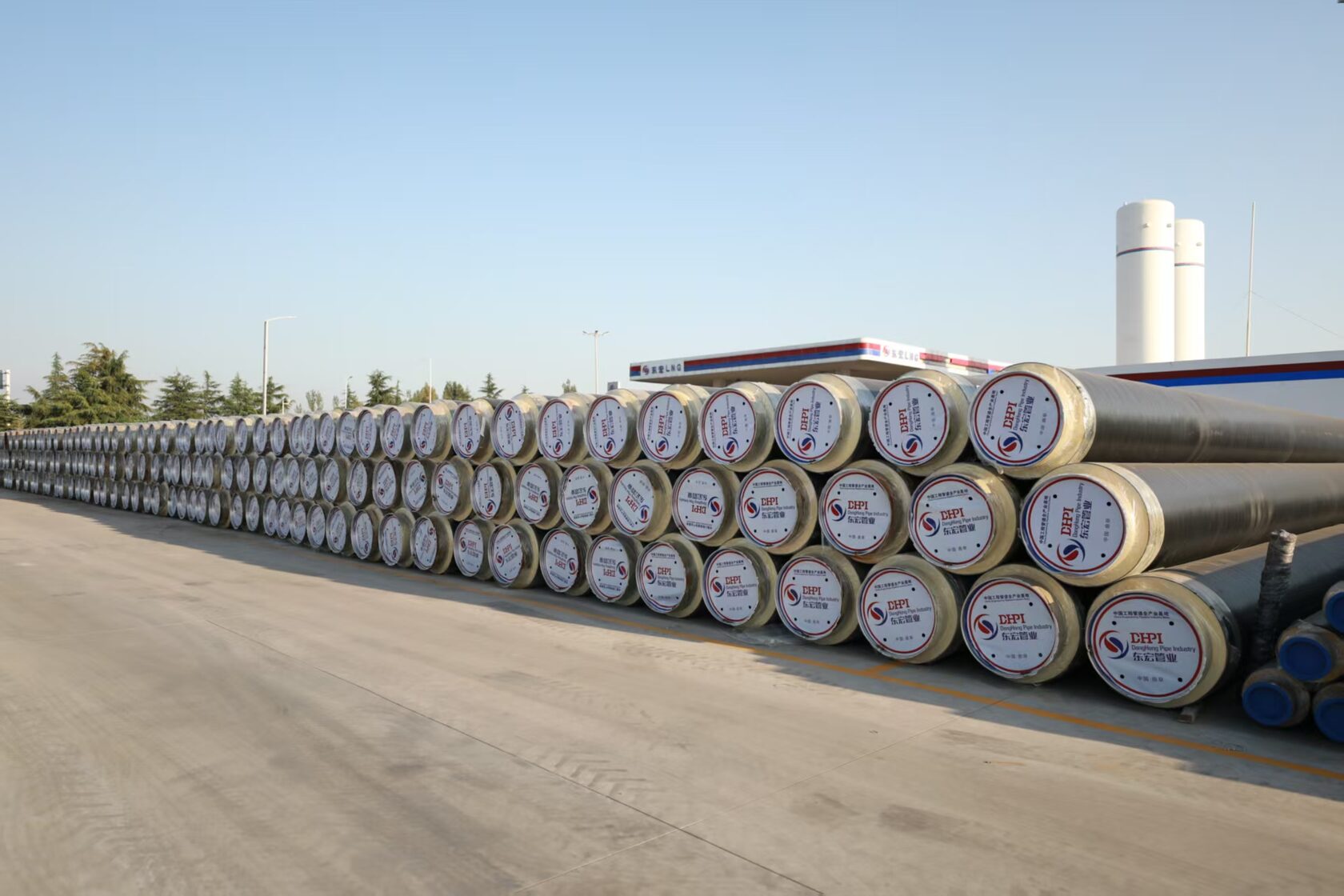

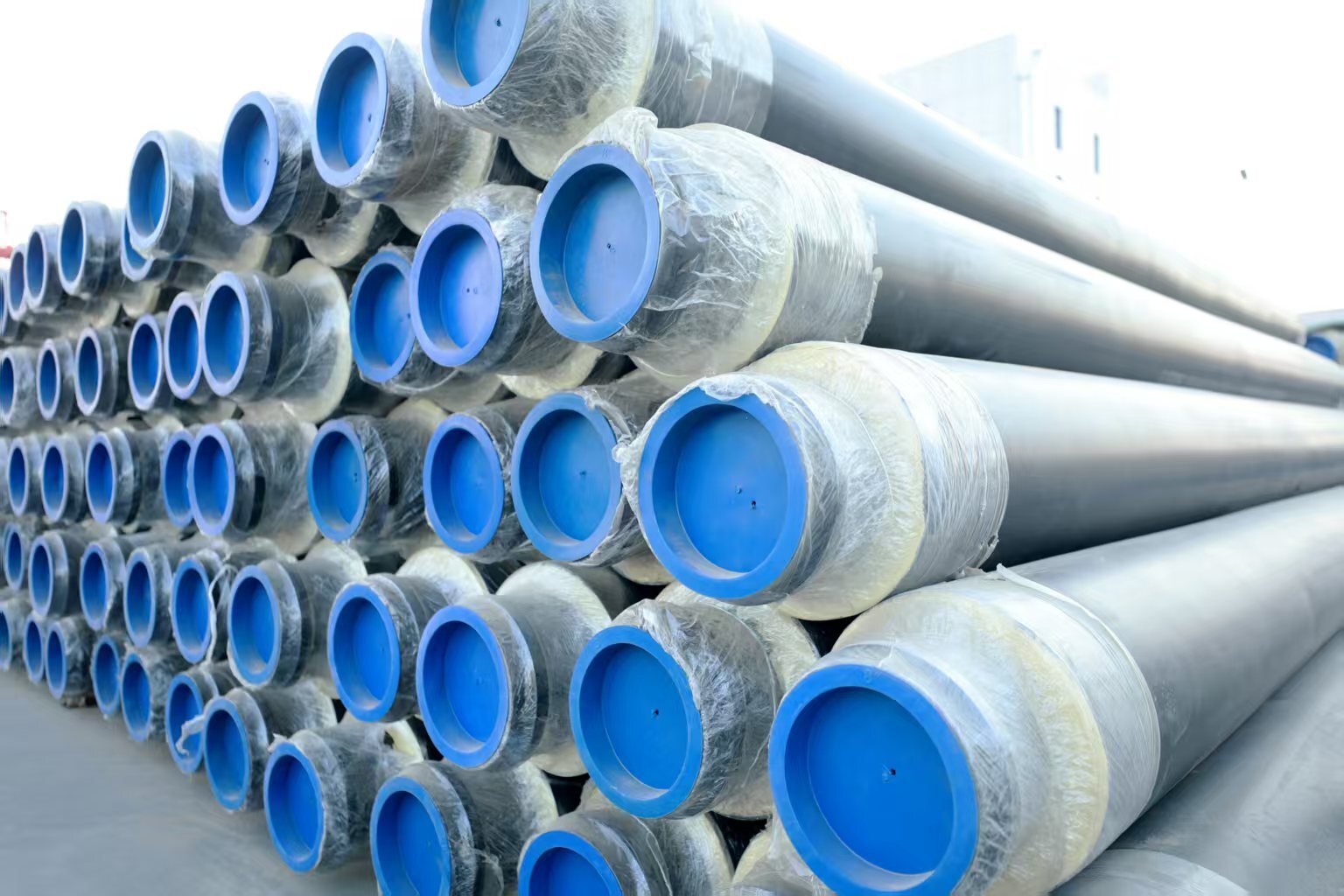

Предизолированные полимерно-армированные трубы
| Параметр | ПАТ в ППУ изоляции с РЕ оболочкой | ПАТ в ППУ изоляции в оцинкованной оболочке |
|---|---|---|
| Вид теплоизоляции | ПАТ в ППУ изоляции с РЕ оболочкой | ПАТ в ППУ изоляции в оцинкованной оболочке |
| Применение | Подземные и наземные трубопроводы с теплоизоляцией | Надземные трубопроводы на опорах, эстакадах, галереях |
| Вид соединения | Сварка, фланцевое, БРС | Сварка, фланцевое, БРС |
| Толщина ППУ | По требованию заказчика | По требованию заказчика |
| Длина отрезков | По требованию заказчика | По требованию заказчика |
| Наличие кабель каналов | По требованию заказчика | По требованию заказчика |
