ERIND / ПAT — Армированная Труба
Полимерно-армированные трубы ERIND с жёстким каркасом для эстакадного применения

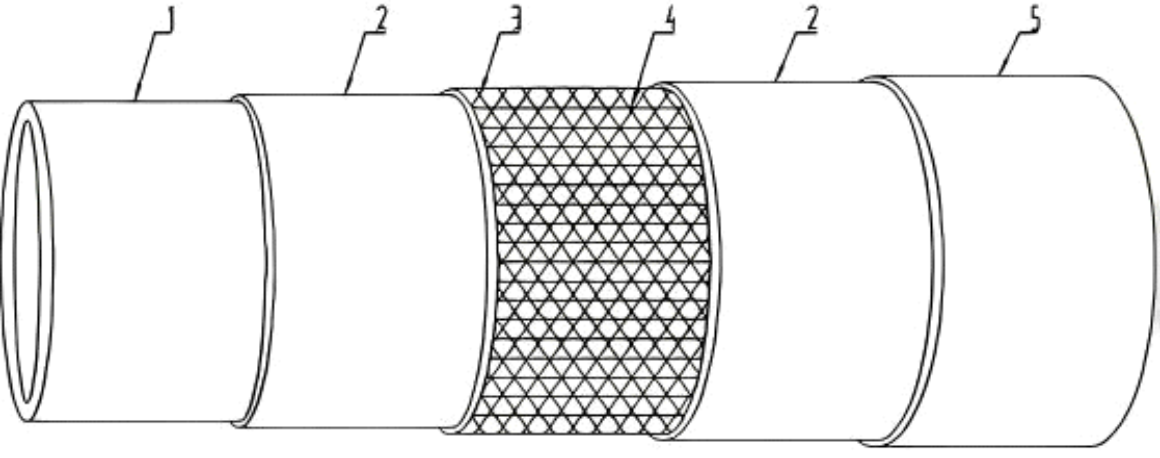

Структура слоёв
- 1 Внутренний слой из полиэтилена PE100 или PE-RT
- 2 Связующий слой из смолы

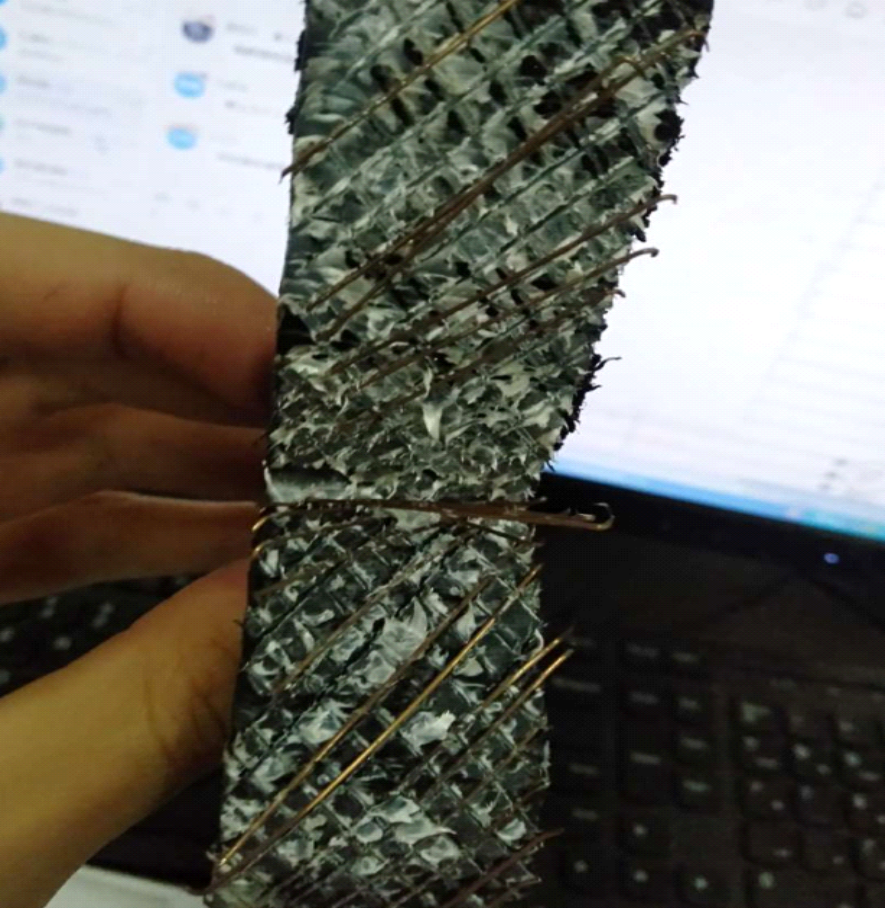

- 3 Армирующий слой из стальной проволоки
- 4 Осевой растягивающий слой
- 5 Внешний слой из полиэтилена PE100 или PE-RT
О технологии

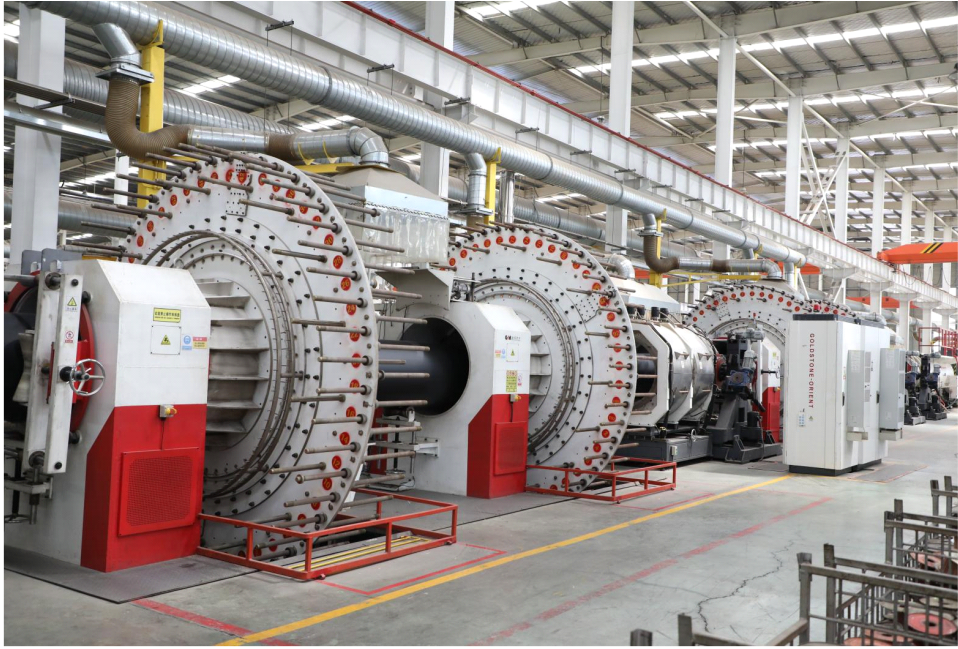

Полимерно-армированная труба ПАТ изготавливается послойно. PE100 применяется при температуре среды до +50°С (обозначение ERPE(Z)), PE-RT — для температур до +80°С (обозначение ERPE(ZH)).

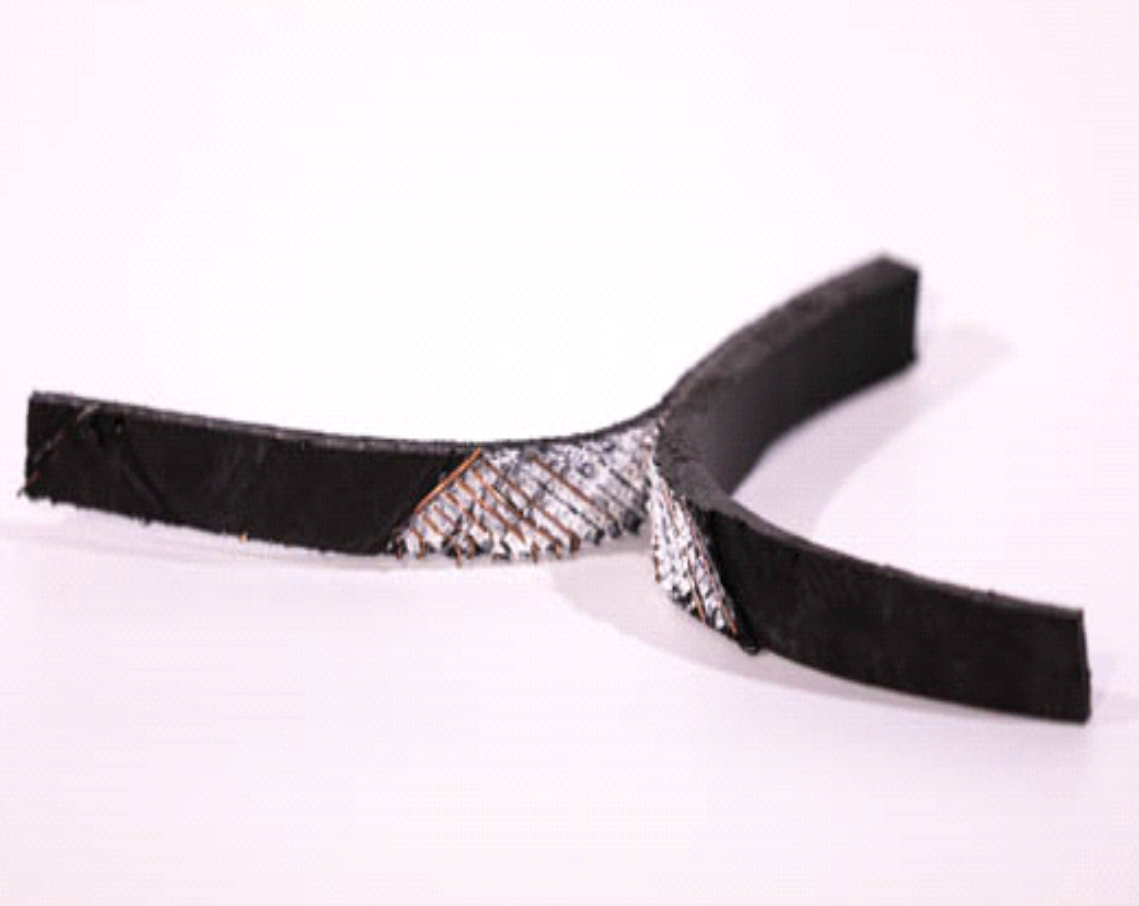

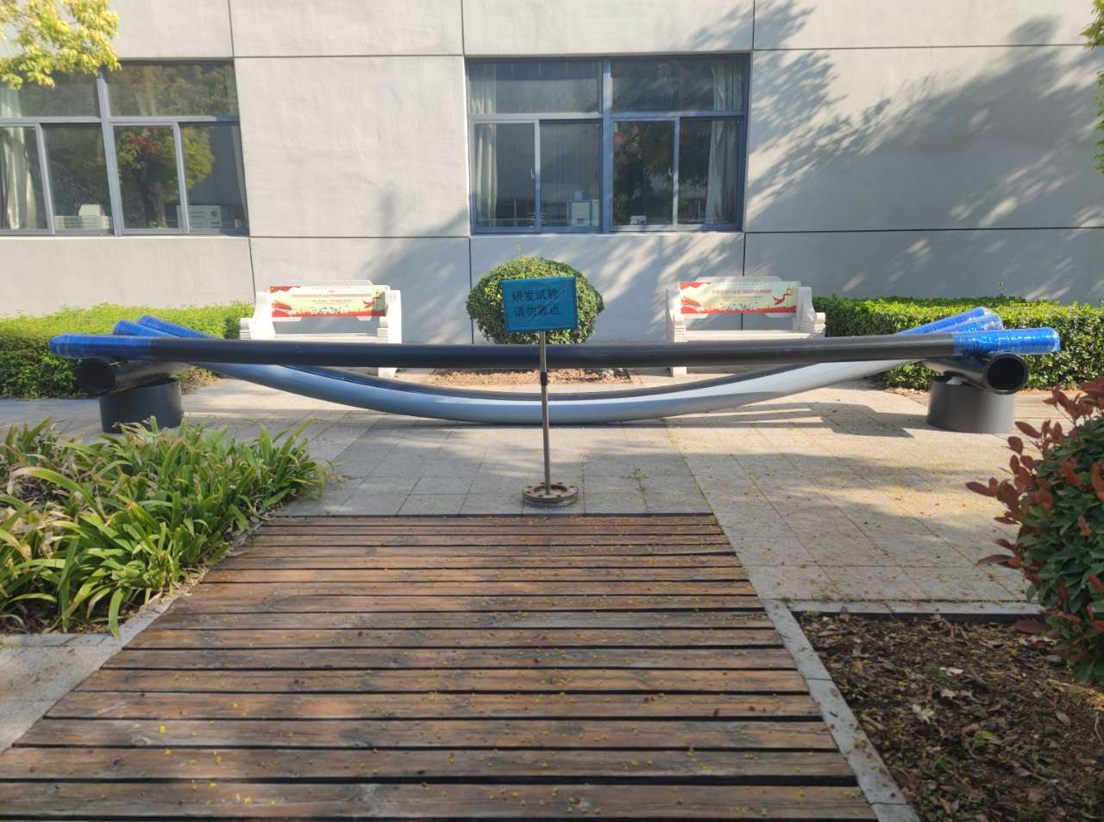

Для обеспечения жёсткости ПАТ к провисанию была разработана уникальная структура армирования: помимо перекрёстной навивки проволоки, вдоль трубы при производстве размещаются продольные нити. За счёт специально запатентованной смолы, покрывающей проволоку, формируется жёсткий каркас — обеспечивая высокую самонесущую способность и минимальное линейное расширение среди аналогов.
Параметры трубопровода
Номинальный диаметр
90 — 1200 мм
Номинальное давление
до 4 МПа
Запас прочности
≥ 3 (трёхкратный)
Рабочая температура
−40 … +80 °С
Длина поставки
6 / 8 / 10 / 12 м
Расстояние между опорами
5 — 6 м
Характеристики термоплавкого клея
| Плотность (g/cm²) | Индекс плавления (g/10min) | Т° размягчения по Викату (°С) | Удлинение при разрыве (%) |
|---|---|---|---|
| ≥ 0.94 | ≥ 1.5 | ≥ 130 | ≥ 500 |
Коэффициент уменьшения давления в зависимости от температур:
| Материал | −40…−30 | −30…−20 | −20…+20 | +20…+30 | +30…+40 | +40…+50 | +50…+60 | +60…+70 | +70…+80 |
|---|---|---|---|---|---|---|---|---|---|
| PE-RT | 0.87 | 0.94 | 1.0 | 0.96 | 0.91 | 0.86 | 0.81 | 0.73 | 0.60 |
| PE100 | 0.84 | 0.93 | 1.0 | 0.94 | 0.86 | 0.77 | — | — | — |
Испытания на гидростатическую прочность и давление разрыва
| Тип испытания | Т° (°С) | Давление (МПа) | Время (ч) | Требования |
|---|---|---|---|---|
| Статическая гидравлическая прочность | 20 | 2PN | 1 | Без трещин, без утечек |
| 60 | 1.2PN | 165 | Без трещин, без утечек | |
| 60 | 1.1PN | 1000 | Без трещин, без утечек | |
| Давление разрыва | 20 | Непрерывное повышение до разрыва | ≥ 3PN | |
Способ соединения

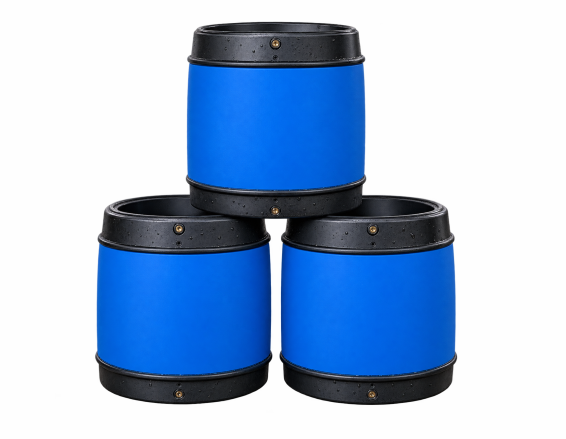

01
Муфтовое соединение
При давлении не выше 6,3 МПа. Сварка армированной электросварной муфтой. Применимость зависит от диаметра трубы.
02
Фланцевое соединение
Пластиковый или металлический бурт под свободный фланец. Диапазон давлений определяется типом бурта.
03
Быстроразъёмное соединение БРС
Использование БРС в соответствии с условиями работы трубопровода. Быстрый монтаж / демонтаж.

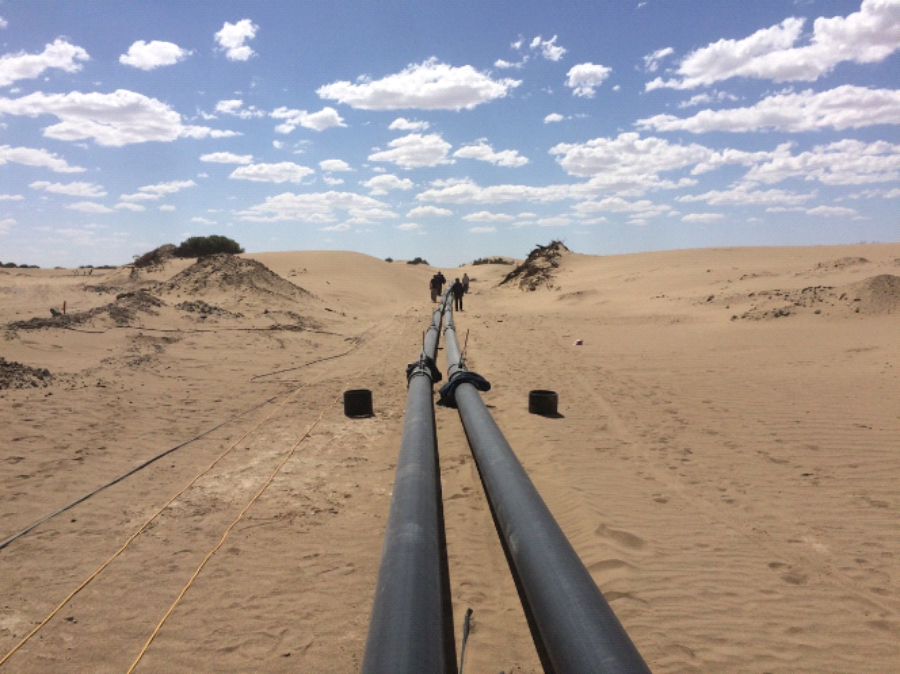

a)
До 6,3 МПа — электросварная муфта
Сварка армированной электросварной муфтой при давлении не выше 6,3 МПа.

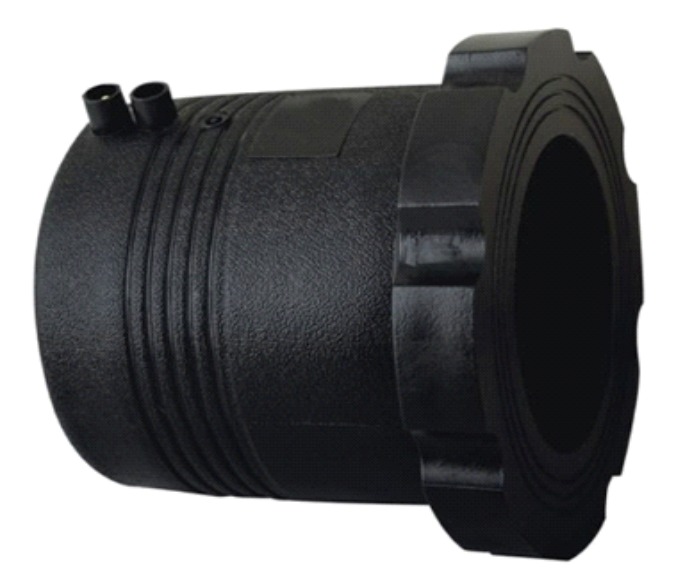

a₂)

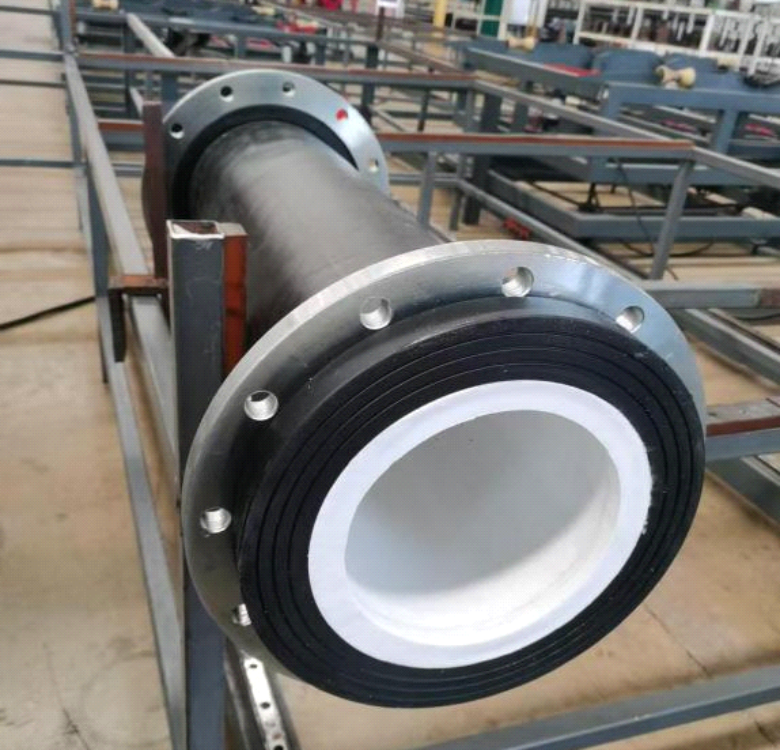

До 3,0 МПа — пластиковый бурт
При давлении не выше 3.0 МПа используется электросварной пластиковый бурт под свободный фланец.

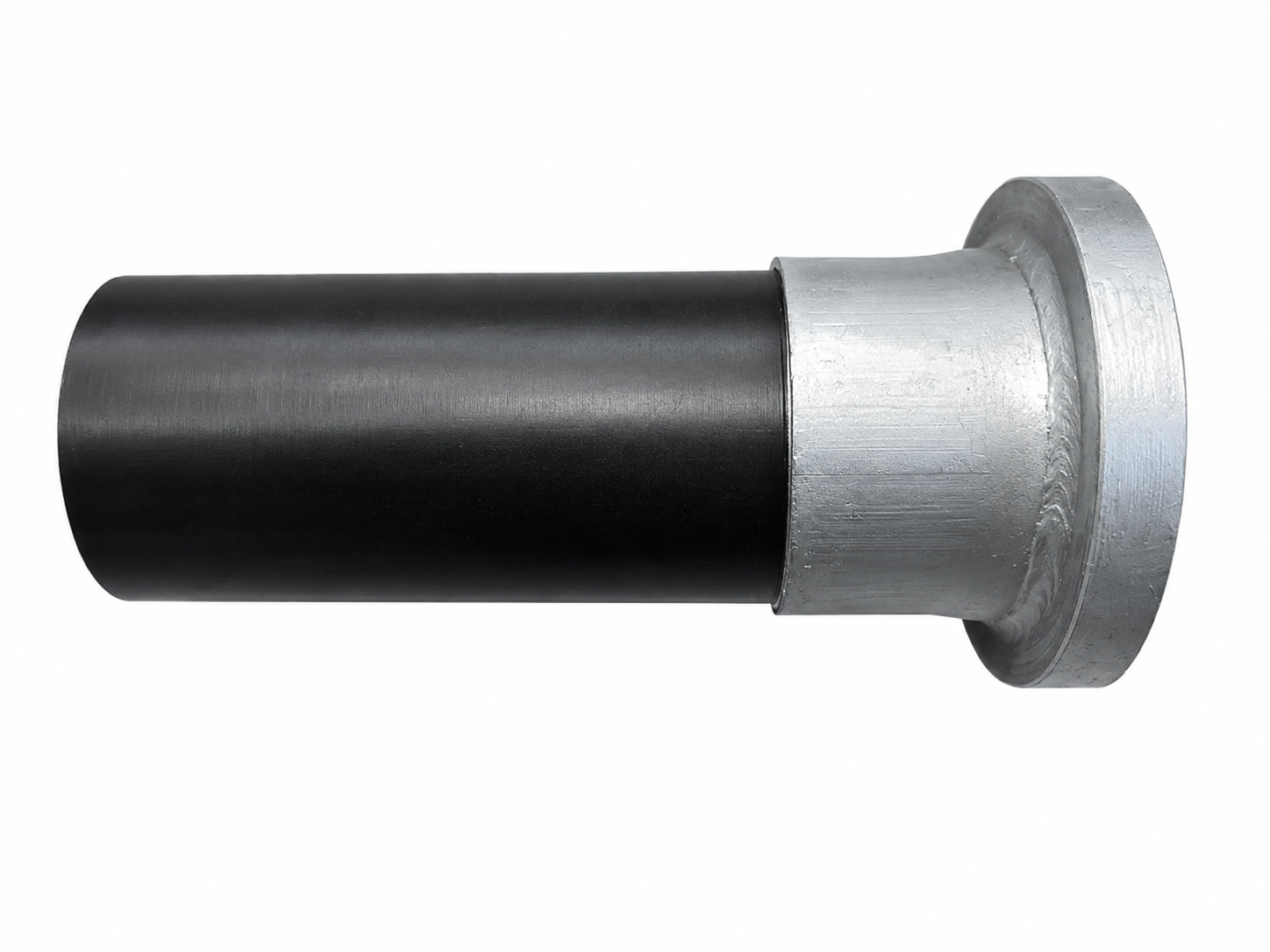

b)

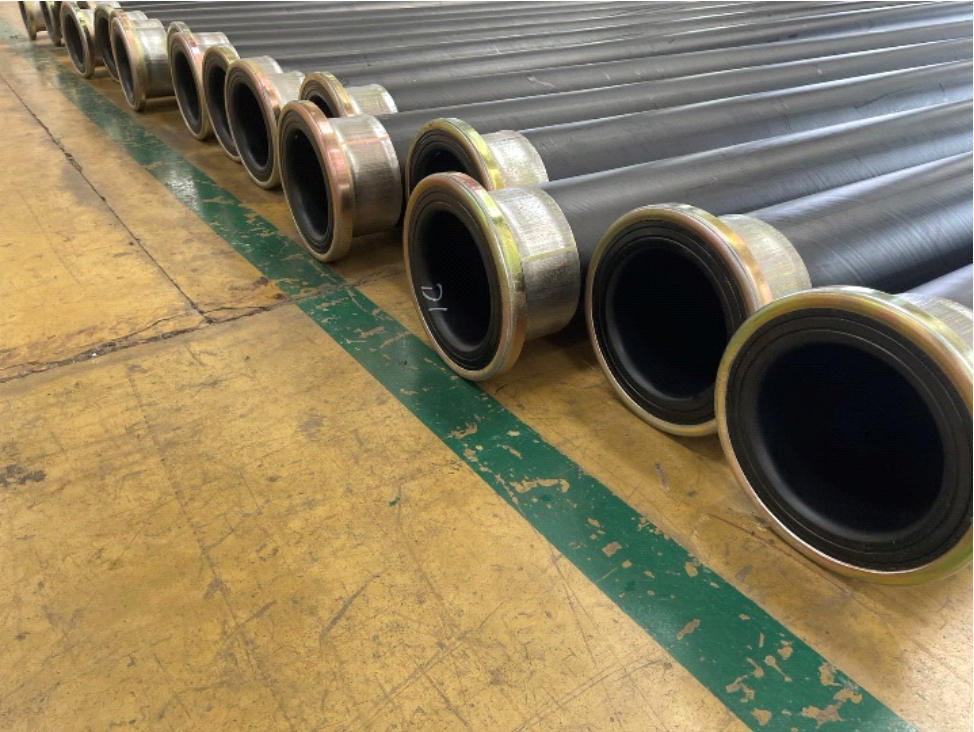

До 15 МПа — металлический бурт
При давлении до 15 МПа используется металлический бурт под свободный фланец.

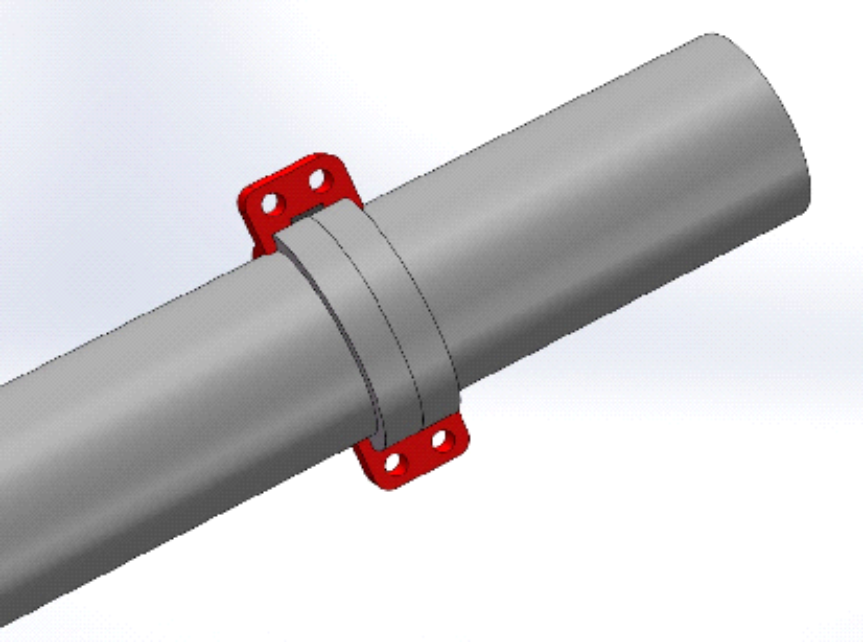

c)

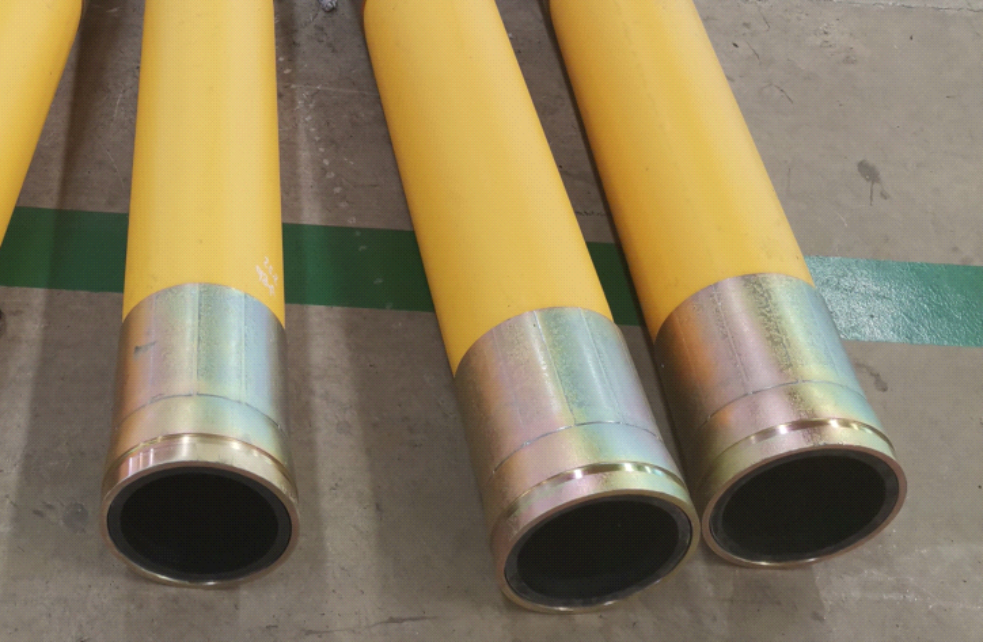

БРС — быстроразъёмное соединение
Использование быстроразъёмного соединения БРС в соответствии с условиями работы.
Номинальная толщина стенки и предельное отклонение
Значения в мм · Номинальное давление в МПа
| Внешний диаметр (dn) / мм | Номинальное давление / МПа | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Размер | Макс. отклонение | 0,8 | 1,0 | 1,25 | 1,6 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 |
* Пустые ячейки — значения не нормируются для данного сочетания диаметра и давления
Предизолированные полимерно-армированные трубы
| Параметр | ПАТ в ППУ изоляции с РЕ оболочкой | ПАТ в ППУ изоляции в оцинкованной оболочке |
|---|---|---|
| Вид теплоизоляции | ПАТ в ППУ изоляции с РЕ оболочкой | ПАТ в ППУ изоляции в оцинкованной оболочке |
| Применение | Подземные и наземные трубопроводы с теплоизоляцией | Надземные трубопроводы на опорах, эстакадах, галереях |
| Вид соединения | Сварка, фланцевое, БРС | Сварка, фланцевое, БРС |
| Толщина ППУ | По требованию заказчика | По требованию заказчика |
| Длина отрезков | По требованию заказчика | По требованию заказчика |
| Наличие кабель каналов | По требованию заказчика | По требованию заказчика |
